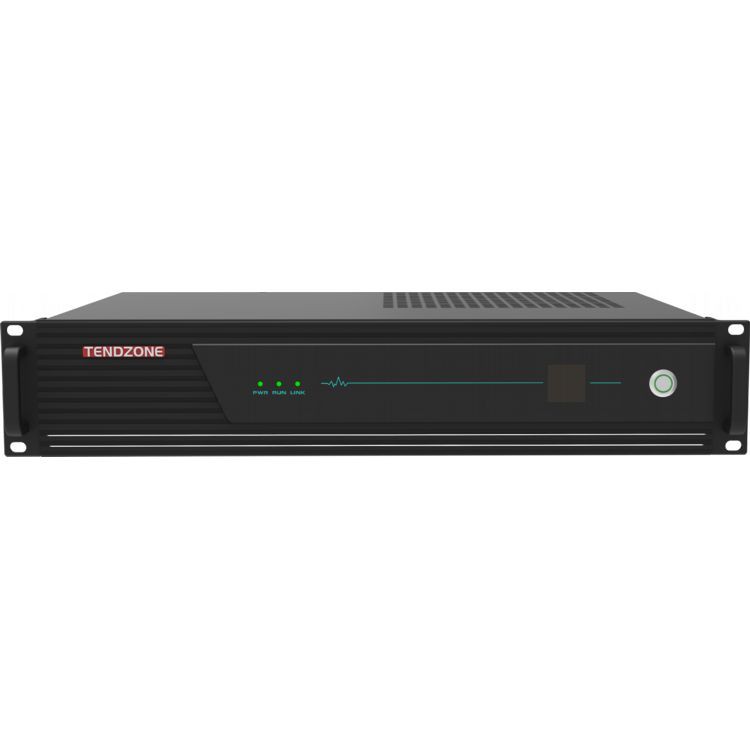

Apžvalga
CLIMBER-1009 serija yra naujausia 12-in{2}} daugiafunkcinė TENZONE terminalų priegloba, sukurta remiantis ilgamete integruoto produkto kūrimo patirtimi. Šis pažangus sprendimas apjungia naujausius TENZONE garso algoritmus, vaizdo kodekus, centralizuotą valdymą, medijos apdorojimą, nuotolinį ryšį ir kitas technologijas. CLIMBER-1009, aprūpintas buitiniais pagrindiniais procesoriais, yra naujos kartos daugiafunkcis integruotas įrenginys, optimizuotas įterptosioms sistemoms.
Šis gaminys, sukurtas atsižvelgiant į lankstumą, turi įkišamos kortelės dizainą, kad atitiktų įvairius konkrečius scenarijus. Jis integruoja daugybę funkcijų, įskaitant nuotolines vaizdo konferencijas, vietinį įrašymą ir transliavimą, garso stiprinimą, vaizdo matricos perjungimą, periferinį aplinkos valdymą, centralizuotą vieningą prisilietimą, paskirstytus įvesties ir išvesties kodekus, IPC prieigą, POE gigabitinį jungiklį ir kt. CLIMBER-1009 idealiai tinka naudoti daugialypės terpės konferencijų salėse, išmaniosiose klasėse, paskaitų salėse, daugiafunkcinėse salėse, mobiliuosiuose komandų ir dispečeriniuose centruose ir kitose aplinkose.
Ši 12-in{1}} daugiafunkcė terminalo priegloba palaiko įvairias operacijas, pvz., vietinius ir nuotolinius susitikimus, nuotolinį tiesioginį srautą, mokymą, priežiūrą, mokymą ir mobiliąsias komandas. Jis siūlo sklandų integravimą su įvairiais garso ir vaizdo bei aplinkos periferiniais įrenginiais, leidžiančiais protingai ir efektyviai veikti. Jis gali būti sukonfigūruotas kaip hipersujungtas „viskas viename“ įrenginys su įmontuotu OPS kompiuteriu, belaidžiu ekrano projekcija ir belaidžio mikrofono moduliais, siūlantis visa apimantį sprendimą, kuris taupo erdvę ir supaprastina vartotojo sąveiką.
Su naujos kartos medijos apdorojimo lustais CLIMBER{0}} užtikrina galingą našumą ir palaiko H.265 4K@60 kadrų per sekundę vaizdo įrašų kodeką, pagerinantį vaizdo ir garso kokybę, kad galėtumėte mėgautis puikia HD patirtimi. Be to, jame yra reikšmingų patobulinimų suderinamumo, tinklo pritaikymo, vėlavimo valdymo, apsaugos nuo paketų praradimo, kelių ekranų tvarkymo ir tuo pačiu metu atliekamo daugiafunkcinio apdorojimo patobulinimų, todėl tai yra optimalus sprendimas vyriausybės, įmonių, visuomenės saugumo, švietimo, medicinos ir kituose sektoriuose.
Savybės
OPS kompiuteris:
- Sukurtas OPS kompiuteris, atitinka biuro reikalavimus ir gali įdiegti biuro programinę įrangą, pvz., „Tencent Meeting“, skirtą programinės įrangos vaizdo konferencijoms. (Pritaikomas vietiniam OPS pagal konkrečius poreikius).
Išmanusis centralizuotas valdymas:
- Integruotas daugialypės terpės įrangos valdymas per konferencijų planšetinį kompiuterį, leidžiantis vieningai valdyti garso ir vaizdo įrašus, vaizdo konferencijas, įrašymą, transliavimą ir trečiųjų šalių išorinius įrenginius.
- Palaiko įprastas centrines valdymo sąsajas, tokias kaip RS232/485/IR/IO/RELAY, kad būtų lengva integruoti su kitais įrenginiais.
- Palaiko Zigbee IoT protokolą papildomoms valdymo parinktims.
- Dviejų krypčių valdymas per vieną nuoseklųjį ryšį supaprastintam sistemos valdymui.
- Sujungia laidinį valdymą su belaidžiu IoT valdymu, kad užtikrintų stabilų veikimą ir išvengtų trukdžių.
Didelės raiškos 4K vaizdo matrica:
- 4-In-6-out 4K60 HD vientisa vaizdo matrica su visapusišku lankstumu įvairioms ekrano konfigūracijoms.
- Palaiko įvairius scenarijus, pvz., daugialypės terpės konferencijų sales, daugialypės terpės klases ir komandų centrus.
- Palengvina vietinį centralizuotą valdymą, ekraną, garso stiprinimą ir kitus reikalavimus.
- Palaiko daugialypės terpės informacijos paskirstytos interaktyvios sistemos (MIDIS) kodeko technologiją, veikiančią kaip paskirstyta įvesties / išvesties sąsaja.
Skaitmeninis garso procesorius:
- 8-įėjimas-4-visų funkcijų garso sąsaja, įskaitant integruotą tinklo garsą ir HDMI garso palaikymą.
- Integruotas 5A garso algoritmas, kuris sumažina aidėjimą ir triukšmą, idealiai tinka klasėms ir konferencijų salėms.
- Integruotas skaitmeninis stiprintuvas, kurio vardinė 2 × 100 W galia užtikrina aiškų ir galingą garsą.
Vaizdo konferencijos:
- Vietinio įrašymo ir atkūrimo funkcija vaizdo konferencijoms.
- Palaiko nuotolinius interaktyvius SIP skambučius, įgalinančius dvikryptį garso ir vaizdo ryšį nuotoliniam bendradarbiavimui.
- Pasirenkamas kelių šalių interaktyvus leidimas sklandžiai integracijai su trečiųjų šalių vaizdo konferencijų platformomis, palaikančiomis standartinius protokolus.
Belaidis mikrofonas:
- UHF imtuvo priegloba, palaiko belaidžio delninio mikrofono prieigą, vietiniam garsui sustiprinti, konferencijų įrašymui, vaizdo konferencijos kalbos stiprinimui;
Belaidė ekrano projekcija:
- Palaikykite belaidį nešiojamojo įrenginio, išmaniojo telefono ar planšetinio kompiuterio darbalaukio vaizdą ekrane, naudodami nedidelį raktą arba ekrano projekcijos klientą.
POE tinklo jungiklis:
- Palaiko IPC maitinimo šaltinį, vaizdą ir valdymą vienu kabeliu, supaprastindamas laidus ir montavimą.
- TCP/UDP tinklo valdymas trečiųjų šalių įrenginiams, gerinant sistemos integravimą.
- Pateikiama API sąsajos dokumentacija tinkintam integravimui.
Vietinis įrašymas ir atkūrimas:
- Palaiko vietinį 4–6 vaizdo įrašų srautų įrašymą, leidžiantį lengvai saugoti ir pasiekti vaizdo įrašus.
- Idealiai tinka susitikimų įrašymui, tiesioginiam renginių transliavimui ir mokymams.
Įvesties/išvesties sąsaja:
- Palaiko integraciją su daugialypės terpės paskirstytomis interaktyviomis sistemomis paskirstytam planavimui ir komandoms.
- Suteikia daugybę įvesties / išvesties parinkčių, skirtų lanksčiam sistemos prijungimui ir valdymui.
IPC prieiga:
- Palaiko iki 16 IPC vaizdo įėjimų su galimybe valdyti vietinę išvestį ir įrašymą.
- Idealiai tinka aplinkai, kurioje reikalinga vaizdo stebėjimo ir stebėjimo integracija.
Stabilus ir patikimas:
- Sukurta ant įterptosios Linux sistemos, užtikrinanti atsparumą virusams ir saugią veikimo aplinką.
- Nepertraukiamo nešiklio tipo konstrukcijos dizainas, skirtas nepertraukiamam veikimui 24 valandas per parą, 7 dienas per savaitę, todėl sistema yra labai patikima ir tinkama svarbiausioms užduotims atlikti.
- Prietaisas gali būti montuojamas standartinėje spintelėje arba naudojamas atskirai, todėl siūlomos lanksčios montavimo galimybės.
- Priekinio skydelio LCD, kad būtų lengva stebėti ir atnaujinti būseną.
- Du maitinimo jungikliai (kietoji galia ir minkšta galia) užtikrina sklandų veikimą ir sistemos budėjimo / pažadinimo funkciją.

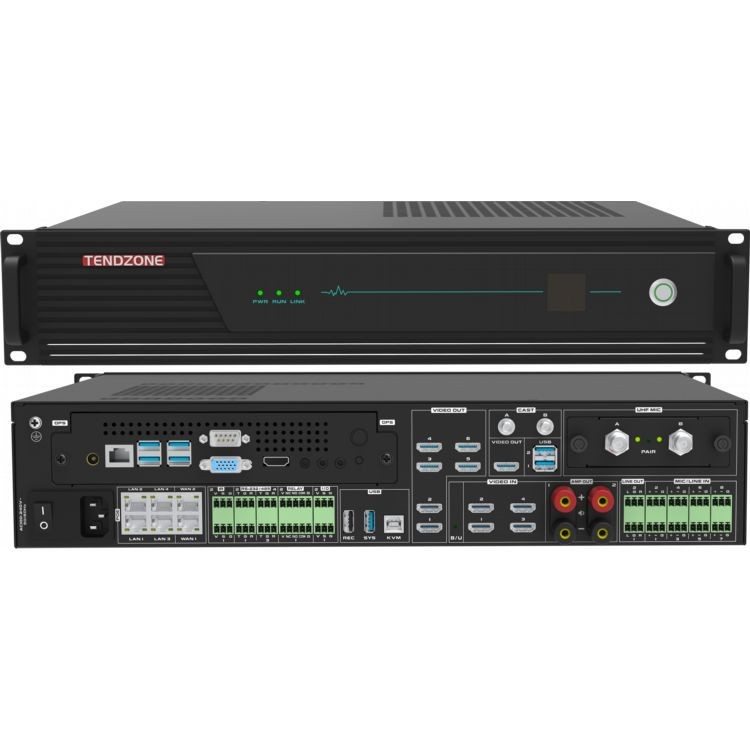

Galinio skydelio vaizdas:
(1) OPS kompiuteris (2) Pagrindinis maitinimo jungiklis (3) Pagrindinis maitinimas (4) Gigabit Ethernet prievadai * 6 (4 iš jų yra POE) (5) IR infraraudonųjų spindulių sąsaja * 2 (6) RS-232/485 sąsaja * 3 + RS-232/485 derinimo prievadas * 1 ( 7 ) ELAY valdymo prievadas * 2 ( įtampa ir srovė: 12 V / ne daugiau kaip 1 A ) ( 8 ) Įvesties / išvesties sąsaja*2 ( įtampa ir srovė: 12 V / ne daugiau kaip 1 A ) ( 9 ) USB tipas A *2, USB tipas B*1 (10) HDMI išvesties prievadas* 6 ( 1 1 ) HDMI įvesties prievadas *4 ( 1 2 ) Stiprintuvo gnybtas 100 W @ 8 omų * 2 poros ( 13 ) L/R Phoenix terminalo stereo išvestis * 2 ( iš viso 4 nepriklausomi garso išėjimai ) (14) MIC/LINE įvesties prievadas * 8 (15) CAST belaidė projekcija (16) UHF belaidis kalbėjimo modulis
Populiarus Žymos: dvylika viename integruotas procesorius, Kinija dvylika viename integruotų procesorių gamintojai, tiekėjai, gamykla
SPECIFIKACIJOS
|
projektą |
Specifikacijos |
|
Saugus ir stabilus |
Pritaikyta pramoninio lygio sistemos architektūra, sukurta remiantis LINUX sistema, be virusų |
|
Duomenų sąsaja |
2 A tipo USB, 1 B tipo USB |
|
Tinklo kamera |
12 vietinio tinklo kamerų, 4 tinklo peradresavimas |
|
Vaizdo įrašų kodekas |
Iki 4 kanalų 1080P@60 kodavimo, iki 4 kanalų 1080P@60 dekodavimo arba 8 kanalų 1080P@30 kodavimo ir 8 kanalų 1080P@30 dekodavimo; |
|
Garso ir vaizdo protokolas |
Garsas palaiko G.711, G.722, G722.1, G722.1C, AAC ir palaiko garso kodo srautų dekodavimą Vaizdo įrašas palaiko H.264HP , MP, BP, H265MP |
|
Ekrano terminalas |
Integruota vaizdo padalijimo funkcija, kuri gali realizuoti vieno ekrano/vaizdo paveikslėlyje/vaizdo iš vaizdo sintezę, subtitrų perdangą, terminalo pavadinimo perdangą ir stoties logotipo rodymą vienu, dvigubu, trijų, keturių, penkių, šešių, septyni, aštuoni, devyni, dešimt, trylika ir šešiolika padalintų ekranų |
|
valdymo skydelis |
Palaiko įvairius valdymo skydelius, pasirenkamas 10.{1}}colių laidinis Android jutiklinis ekranas (standartinis be sieninio laikiklio, be POE palaikymo), 101-colių tinklo PoE darbalaukio jutiklinis ekranas, 10.{{5} }}colių tinklo PoE sieninis jutiklinis ekranas (standartinis su sieniniu apatiniu dėžute) |
|
Kodeko greitis |
Daugiausia 16 kanalų 1080P kodeko, 512Kbps ~ 16Mbps kanale |
|
Garso įvestis |
8-būdas Phoenix terminalo įvestis (palaiko 48 V fantominės galios MIC įvestį arba linijinę įvestį) , 4 -būdas HDMI įterptoji garso įvestis, 1-pusė OPS garso įvestis, 1-būdas belaidžio projekcijos garso įvestis (pasirenkama), 1-belaidžio kalbos modulio garso įvestis (pasirenkama) |
|
Garso išvestis |
4-išėjimo garso išvestis (arba 2 poros L/R Phoenix terminalo stereo išvesties), 2-100 W@8 omų skaitmeninio stiprintuvo išvestis (arba 2-150 W@4 omų skaitmeninė išvestis stiprintuvo išvestis), 2 -įterptoji HDMI garso išvestis ; palaiko garsumo reguliavimą, garsas palaiko sinchronizavimą ir maišymą. HDMI OUT1 palaiko visų garso įėjimų stiprinimą, HDMI OUT2~HDMI OUT6 palaiko tik tinklo RSTP srauto garso stiprinimą. |
|
Vaizdo įrašo įvestis |
4 HDMI įvesties sąsajos, 16 IP tinklo kameros įėjimų; HDMI IN1 ir HDMI IN3 palaiko įvestį, kurios maksimali skiriamoji geba yra 4K30, o HDMI IN2 ir HDMI IN4 palaiko įvestį su maksimalia 1920*1080@60 raiška; |
|
Vaizdo išvestis |
1) 6- kanalo HDMI išvesties sąsaja , kurios HDMI OUT2~HDMI OUT6 yra homologiniai signalo išėjimai; HDMI OUT1 palaiko maksimalią 4K30 išvesties skiriamąją gebą, o HDMI OUT2~HDMI OUT6 palaiko maksimalią 1920*1080@60 išvesties skiriamąją gebą; 2) Kai integruotasis OPS kompiuteris atidaro Tencent susitikimą (jei fotoaparatas prijungtas prie HDMI IN), įtaisytasis OPS kompiuterio ekranas gali būti išvedamas tik iš HDMI OUT1, o HDMI OUT2~6 gali rodyti tik fotoaparatas prijungtas prie HDMI IN; 3) Kai įtaisytoji OPS atidaro Tencent susitikimą (kai tik viena USB kamera yra tiesiogiai prijungta prie OPS USB prievado kaip Tencent susitikimo kamerų kolekcija), įtaisytasis OPS kompiuterio ekranas gali būti išvedamas iš HDMI OUT1~ 6; 4) Kai Tencent susitikimas nevyksta, HDMI OUT1 ir HDMI OUT2~6 išvestį galima pasirinkti iš belaidžio ekrano projekcijos, integruoto OPS kompiuterio ir HDMI IN1~4; |
|
Garso apdorojimas |
Palaiko automatinį aido panaikinimą (AEC), automatinį stiprinimo valdymą (AGC), automatinį triukšmo panaikinimą / slopinimą (ANC / ANS), automatinį grįžtamojo ryšio panaikinimą (AFC), maišymo matricą (AM), paketų praradimo kompensaciją (PLC). |
|
Vaizdo įrašų apdorojimas |
Palaiko vaizdo raiškos pritaikymą, perjungimą, paskirstymą, ekrano padalijimą, slenkančią subtitrų perdangą, terminalo pavadinimo perdangą, stoties logotipo rodymą ir vaizdo parametrų reguliavimą; subtitrų ir terminalo pavadinimo perdanga palaiko savavališką padėties reguliavimą; Stoties logotipas palaiko viršutinės kairės, viršutinės dešinės, apatinės kairės ir apatinės dešinės padėties reguliavimą ir palaiko skaidrumo ekrano reguliavimą; |
|
Ryšio protokolas |
SIP, BFCP dvigubas srautas , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Tinklo sąsaja |
1 WAN prievadas, 5 LAN prievadai; arba nustatykite, kad 6 tinklo prievadai būtų visiškai prijungti; 4 tinklo prievadai palaiko PoE maitinimo šaltinį; Pastaba: jei reikia prisijungti prie trečiosios šalies PoE jungiklio, rekomenduojame naudoti tinklo prievadą, kuris nepalaiko PoE, kad prisijungtumėte prie kitos šalies PoE jungiklio, kad įsitikintumėte, jog vienas iš tinklo prievadų neteikia išorinio PoE maitinimo. . Stenkitės neprisijungti tiesiogiai vienas prie kito naudodami PoE sąsajas. |
|
Maišymo funkcija |
Jis taip pat palaiko vietinį garsą, HDMI integruotą garsą ir nuotolinio garso RTSP tinklo prieigos srautus, patenkančius į maišytuvą, ir gali dinamiškai pasirinkti maišymą; jis taip pat palaiko integruotą OPS garso įvestį, integruotą belaidžio ekrano projekcijos garso įvestį (pasirinktinai) ir integruotą belaidžio kalbėjimo modulio garso įvestį (pasirinktinai), patenkančią į maišytuvą; |
|
Centrinis valdymas |
Centrinis valdymas vienu paspaudimu: perjungimo sistema, išvesties garsumo reguliavimas, signalo šaltinio perjungimas, kameros valdymas, įrašymo ir transliavimo valdymas, nuotolinis skambutis, aplinkos valdymas ir kt. Palaiko 12V maitinimo tiekimą valdymo pultui per RELAY prievadą; |
|
Aplinkos kontrolės sąsaja |
3-way RS-232/485 sąsaja, 1*RS232/RS485 DEBUG , 2-way RELAY, 2-way I/O, 2-way infraraudonųjų spindulių IR |
|
vaizdo konferencija |
Palaiko H.323 tiesioginius vaizdo konferencinius skambučius ir pagalbinį srauto siuntimą; Palaikykite SIP tiesioginius vaizdo konferencinius skambučius ir pagalbinį srauto siuntimą; Vienas įrenginys palaiko daugiausia 6-vakarėlių konferencijų (per SIP protokolą) , palaiko kelių konferencijų šablonų kūrimą, palaiko suplanuotas konferencijas ir automatiškai sušaukia konferencijas pagal numatytą laiką; galite pakviesti naujus terminalus prisijungti prie konferencijos konferencijos metu arba išstumti terminalą iš konferencijos; vienu spustelėjimu galite nutildyti / įjungti bet kurią vietą arba nutildyti / įjungti visas vietas; Naudojant H.323 protokolą palaikoma GK registracija ir galima skambinti trumpaisiais numeriais; Naudojant SIP protokolą palaikoma SIP registracija ir galima skambinti trumpaisiais numeriais; |
|
Stūmimo srautas |
Palaikykite srautinį perdavimą ne mažiau nei 8 skirtingose tiesioginio srauto platformose vienu metu |
|
Tiesioginės transliacijos funkcija |
Palaiko iki 10-kanalo daugialypės terpės transliaciją, tiesioginę transliaciją ir pagal poreikį |
|
Įrašymo funkcija |
Palaikomas naudojimas kaip įrašymo ir transliavimo platinimo terminalas ir klientas, daugiausiai 4 vietiniai įrašymo srautai (arba įrašomas 1 4K paveikslėlis ), įrašymo ir transliavimo failo formatas yra MP4 , palaiko automatinį USB atmintinių kopijavimą, priverstinis USB atmintinės sistemos atnaujinimas ir pradinės konfigūracijos atkūrimas, palaiko įrašymo failų turinio valdymą (atsisiųsti / eksportuoti / redaguoti / ištrinti) |
|
Vidinis kietasis diskas |
Standartinis 2 TB 3.{2}}colių stebėjimo lygio kietasis diskas, gali būti išplėstas iki 12 TB standžiojo disko per USB |
|
Tinklo komunikacija |
Palaikykite 4 -kanalo garso maišymą ir atkūrimą, palaikykite tinklo miego režimą ir pažadinimą, sistemos jungiklį vienu paspaudimu |
|
Priežiūros funkcija |
Palaiko žiniatinklio sąsajos valdymą, suteikia greitą įrenginio prievadų konfigūraciją, palaiko žiniatinklio prievado slaptažodžio keitimą, IP adreso keitimą, gamyklinių parametrų atkūrimą, programinės įrangos atnaujinimą, indikatoriaus lemputę, infraraudonųjų spindulių mokymąsi, žurnalų valdymą, nuosekliojo prievado derinimą, Telnet nuotolinį derinimą, nuotolinio valdymo ir priežiūros valdymą. |
|
Integruotas OPS kompiuterio modulis |
1) OPS kompiuterio (Windows versija) modulis, standartinės konfigūracijos integruotas OPS 11 kartos kompiuteris, 16G atmintis, 512G kietasis diskas, įdiegtas su Windows 11 Professional operacine sistema; 2) Galima įdiegti Tencent Conference funkciją, kuri palaiko išorinių vaizdo ir garso signalų naudojimą kaip Tencent konferencijos kamerą ir mikrofoną. Tuo pačiu metu Tencent Conference vaizdo sąsają galima išvesti per vietinę HDMI OUT1 sąsają ir sustiprinti per vietinę garso sąsają; 3) HDMI OUT2 sąsaja naudojama kaip vienintelis Tencent Conference vaizdo įvesties gavimo šaltinis; |
|
Belaidžio ekrano projekcijos funkcija |
1) Pasirenkamas belaidžio ekrano projekcijos modulis palaiko belaidį nešiojamojo terminalo asmeninio kompiuterio / mobiliojo telefono / PAD darbalaukio vaizdų perdavimą į hiperkonverguojančius debesies mazgus per belaidį ekrano projekcijos siųstuvą arba ekrano projekcijos klientą ir išvestį per vietinę HDMI OUT sąsają, kad būtų galima dalytis belaidžiu būdu. funkcijos, pvz., nuotraukų dalijimasis / pristatymas / vaizdo failų / biuro bendradarbiavimas; 2) USB1 naudojamas poravimui su belaidžiu ekrano projekcijos siųstuvu; USB2 naudojamas belaidžio ekrano projekcijos priėmimo modulio programinės įrangos versijai atnaujinti; 3) Belaidžio imtuvo modulio antena gali būti išplėsta iki konferencijų salės lubų, kad būtų sustiprintas belaidžio projekcijos ekrano priėmimo signalas; |
|
Integruotas belaidis kalbėjimo modulis |
Pasirenkamas belaidis mikrofono / apykaklės segtukas / ausinių modulis, kuris palaiko susiejimą su hiperkonverguojančiais debesies mazgais kaip garso šaltiniu vietiniam garsui sustiprinti, vietiniam įrašymui ir transliavimo konferencijų įrašymui ir vaizdo konferencijos kalbos sustiprinimui; UHF belaidis kalbos priėmimo modulis, palaiko 2 vienu metu kalbančius mikrofonus; |
|
Montavimas |
2 U telekomunikacijų standartinės spintelės montavimas, rekomenduojama jį montuoti arti periferinės įrangos, kad sumažėtų laidų darbo krūvis |
|
Įrenginio dydis |
Produkto dydis: plotis * aukštis * gylis 436,8 mm * 89 mm * 320 mm |
|
Įėjimo įtampa ir srovė |
AC100~240V/50~60Hz |
|
Įrenginio energijos suvartojimas |
Be išorinio garsiakalbio išvesties ir POE maitinamo įrenginio: įprastas energijos suvartojimas Kai prijungti du išoriniai garsiakalbiai ir išorinis POE maitinamas įrenginys: visos apkrovos energijos suvartojimas |
|
Įrangos svoris |
Visos mašinos grynasis svoris yra 9,3 kg, o bendras svoris su pakuote yra 12 kg |
|
Darbinė temperatūra |
0~45 laipsnių darbas |
|
Drėgmė Aukštis |
nuo 10% iki 90%, aukštis virš jūros lygio ar mažesnis nei 5000 metrų |
80W
350 W
