Devyni viename integruotas procesorius

Devyni viename integruotas procesorius
Detalių:
CLIMBER-1008 yra naujausias 9-in{2}} daugiafunkcis terminalų prieglobas, sukurtas Tendzone, panaudojantis ilgametę patirtį kuriant integruotą produktą.
Siųsti užklausą
Aprašymas
Specifikacija
Atsisiųsti
Taikymas



71

72

73

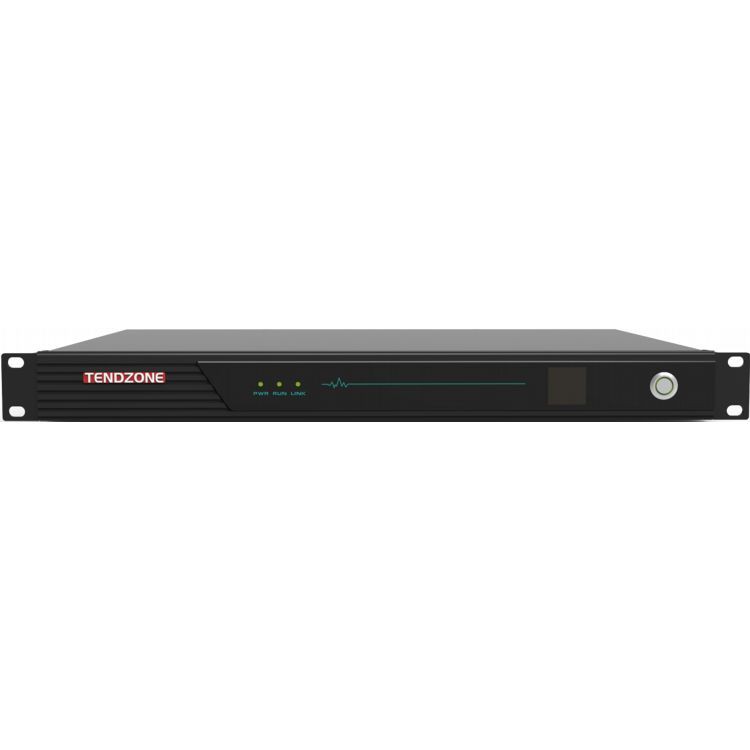

CIMBER-1008 Apžvalga



CLIMBER-1008 yra naujausias 9-in{2}} daugiafunkcis terminalų prieglobas, sukurtas Tendzone, panaudojantis ilgametę patirtį kuriant integruotą produktą. CLIMBER-1008 apima platų funkcijų spektrą, įskaitant: periferinį aplinkos valdymą, vaizdo matricos perjungimą, garso procesorių, galios stiprintuvą, PoE jungiklį, nuotolinę vaizdo konferenciją, vietinį įrašymą ir transliavimą, centralizuotą jutiklinį valdymą, paskirstytos sistemos įvesties ir išvesties kodekus. ,IPC prieiga ir kt. Dėl šių savybių CLIMBER-1008 yra idealus sprendimas daugialypės terpės konferencijų salėms, išmaniosioms klasėms, paskaitų salėms ir daugiafunkcioms erdvėms. Jis palaiko įvairius veiklos scenarijus, leidžiančius vartotojams vesti vietinius susitikimus, nuotolines konferencijas, tiesiogines transliacijas, mokymus, priežiūrą ir mokymą.

CLIMBER-1008 gali veikti nepriklausomai tinkle, sumaniai sąveikaujantis su daugybe garso ir vaizdo daugialypės terpės išorinių įrenginių, taip pat aplinkos valdikliais. Šis dizainas ne tik taupo įrangos vietą, bet ir suteikia vartotojams įvairias patogias ir intuityvias valdymo sąsajas.

CLIMBER-1008 seriją varo naujos kartos medijos apdorojimo lustai, kurie žymiai pagerina apdorojimo galimybes ir palaiko H.{1}}K@60 vaizdo kodekus. Ši pažanga užtikrina geresnę vaizdo ir garso kokybę, todėl vartotojams suteikiama didelės raiškos patirtis.

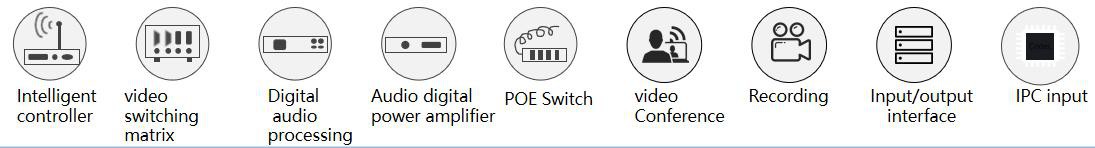

Savybės



Išmanusis centralizuotas valdymas:

  • Integruotas daugialypės terpės įrangos valdymas per konferencijų planšetinį kompiuterį, kad pasiektų savo garso ir vaizdo, vaizdo konferencijų, įrašymo ir transliavimo, trečiųjų šalių periferinių įrenginių vieningą valdymą;
  • Su įprastomis centrinio valdymo sąsajomis, tokiomis kaip RS232/485/IR/IO/RELAY.
  • Palaiko Zigbee IoT protokolo valdymą.
  • Palaiko dviejų krypčių valdymą per vieną nuoseklųjį ryšį.
  • Sujungia laidinį valdymą su belaidžiu IoT valdymu, kad būtų išvengta trukdžių ir atsijungimo nuo ekrano.



Didelė raiška4K vaizdo matrica

  • 4 in 2 iš 4K60 HD vientiso perjungimo vaizdo matrica
  • Palaikykite įvairias scenos programas, tokias kaip: daugialypės terpės konferencijų kambarys, daugialypės terpės klasė ir kitos scenos,
  • palaiko vietinį centralizuotą valdymą, ekraną, garso stiprinimą ir kitus poreikius
  • Palaiko daugialypės terpės informacijos paskirstytos interaktyvios sistemos platformos (MIDIS) kodeko technologiją ir yra naudojamas kaip paskirstytas vienos įvesties / išvesties sąsajos įrenginys;



Skaitmeninis garso procesorius

  • 8-įėjimas-4-visų funkcijų garso sąsaja, integruotas tinklo garsas ir HDMI garsas,
  • Sukurkite 5A garso algoritmą, kuris efektyviai pašalina aidėjimą ir triukšmą klasėje.
  • Integruotas skaitmeninis stiprintuvas, kurio vardinė galia 2*100W.



Vaizdo konferencijos:

  • Vaizdo konferencijų terminalas su vietinio įrašymo ir atkūrimo funkcija
  • Palaiko nuotolinius interaktyvius SIP skambučius, atitinkančius nuotolinės dvipusės garso ir vaizdo sąveikos reikalavimus
  • pasirenkamas integruotas kelių šalių interaktyvus autorizavimas, palaiko prieigą prie standartinio protokolo trečiosios šalies vaizdo konferencijų platformos;



POE tinklo jungiklis:

  • Palaikykite IPC maitinimo šaltinį, vaizdą ir valdykite vieną eilutę,
  • palaiko TCP/UDP tinklo valdymo trečiųjų šalių įrenginius,
  • gali pateikti API sąsajos dokumentus;



Vietinis įrašymas ir atkūrimas:

  • Palaiko 4–6 vietinių vaizdo įrašų srautų įrašymą, susitikimų įrašymą ir vaizdo įrašų saugojimą.



Įvesties/išvesties sąsaja:

  • palaiko prieigą prie daugialypės terpės paskirstytos interaktyvios sistemos paskirstytoms planavimo komandoms;



IPC prieiga:

  • Palaikykite 12 IPC vaizdo prieigą ir vietinę išvestį, įrašymą ir kt.



Stabilusir patikimas

  • Naudojama įterptoji Linux sistema be virusų.
  • Priimančioji priima nešiklio lygio struktūros dizainą, gaminys yra stabilus ir patikimas, tinkamas 7 * 24 valandų ilgam darbui.
  • Prietaisas gali būti montuojamas 1U spintelėje arba atskirai. Priekiniame skydelyje rodomas LCD ekranas
  • Du maitinimo jungikliai, vienas kietojo maitinimo jungiklis ir vienas minkštas maitinimo jungiklis, gali veikti kartu, kad įrenginys įjungtų budėjimo arba miego pažadinimo būseną.



Galinio skydelio vaizdas:



(1) Pagrindinis maitinimas ( 2 ) Pagrindinis maitinimo jungiklis ( 3 ) Gigabit Ethernet prievadai * 6 (4 iš jų yra POE) (4) IR infraraudonųjų spindulių sąsaja * 2 (5) RS-232/485 sąsaja * {{ 10}} RS232/485 derinimas * 1 (6) RELAY valdymo prievadas * 2 (įtampa ir srovė: 12V/ne daugiau 1A ) ( 7 ) Įvesties / išvesties sąsaja*2 (įtampa ir srovė: 12 V / ne daugiau kaip 1 A ) ( 8 ) A tipo USB *2, B tipo USB*1 (9) HDMI išvesties prievadas*2 ( 10 ) HDMI įvesties prievadas *4 (11) Stiprintuvo gnybtai * 2 poros (12) L/R Phoenix stereo išvestis * 2 (13) MIC/LINE įvestis prievadas * 8



74





Populiarus Žymos: „devyni viename“ integruotas procesorius, Kinijos „devyni viename“ integruotų procesorių gamintojai, tiekėjai, gamykla


SPECIFIKACIJOS



projektą

LIPINĖJAS-1008

Saugus ir stabilus

Pritaikyta pramoninio lygio sistemos architektūra, sukurta remiantis LINUX sistema, be virusų

Duomenų sąsaja

2 A tipo USB, 1 B tipo USB

Tinklo kamera

12 vietinio tinklo kamerų, 4 tinklo peradresavimas

Vaizdo įrašų kodekas

Palaiko iki 4K60 vaizdo kodavimą ir dekodavimą; palaiko iki 4 kanalų 1080P60 kodavimo ir iki 4 kanalų 1080P@60 dekodavimą; arba 8 kanalai 1080P@30 kodavimo ir 8 kanalai 1080P@30 dekodavimo;

Garso ir vaizdo protokolas

Garsas palaiko G.711, G.722, G722.1, G722.1C, AAC ir palaiko garso kodo srautų dekodavimą

Vaizdo įrašas palaiko H.264HP , MP, BP, H265MP

Ekrano terminalas

Integruota vaizdo padalijimo funkcija, kuri gali realizuoti vieno ekrano/vaizdas vaizde/vaizdas iš paveikslėlio sintezę, subtitrų perdangą, terminalo pavadinimo perdangą ir stoties logotipo rodymą vienu, dvigubu, trijų, keturių, penkių, šešių, septyni, aštuoni, devyni, dešimt, trylika ir šešiolika padalintų ekranų

valdymo skydelis

Palaiko įvairius valdymo skydelius, pasirenkamas 101-colių laidinis Android jutiklinis ekranas (standartinis be sieninio laikiklio, be POE palaikymo), 101-colių tinklo PoE darbalaukio jutiklinis ekranas, 10.{{5} }}colių tinklo PoE sieninis jutiklinis ekranas (standartinis su sieniniu apatiniu dėžute)

Kodeko greitis

Daugiausia 16 kanalų 1080P kodeko, 512Kbps ~ 16Mbps kanale

Garso įvestis

8-Phoenix terminalo įvestis (palaiko 48 V fantominės galios MIC įvestį arba linijinę įvestį), 4- būdas HDMI įterptoji garso įvestis

Garso išvestis

4-išėjimo garso išvestis (arba 2 poros L/R Phoenix terminalo stereo išvesties), 2-100 W@8 omų skaitmeninio stiprintuvo išvestis (arba 2-150 W@4 omų skaitmeninė išvestis stiprintuvo išvestis), 2-įterptoji HDMI garso išvestis ; palaiko garsumo reguliavimą, garsas palaiko sinchronizavimą ir maišymą

Vaizdo įrašo įvestis

4 HDMI įvesties sąsajos, 16 IP tinklo kameros įėjimų; HDMI IN1 ir HDMI IN3 palaiko įvestį, kurios maksimali skiriamoji geba yra 4K30, o HDMI IN2 ir HDMI IN4 palaiko įvestį su maksimalia 1920*1080@60 raiška;

Vaizdo išvestis

2 HDMI išvesties sąsajos, HDMI OUT1 ir HDMI OUT2 palaiko maksimalios raiškos 4K30 išvestį;

Garso apdorojimas

Palaiko automatinį aido panaikinimą (AEC), automatinį stiprinimo valdymą (AGC), automatinį triukšmo panaikinimą / slopinimą (ANC / ANS), automatinį grįžtamojo ryšio panaikinimą (AFC), maišymo matricą (AM), paketų praradimo kompensaciją (PLC).

Vaizdo įrašų apdorojimas

Palaiko vaizdo raiškos pritaikymą, perjungimą, paskirstymą, ekrano padalijimą, slenkančią subtitrų perdangą, terminalo pavadinimo perdangą, stoties logotipo rodymą ir vaizdo parametrų reguliavimą; subtitrų ir terminalo pavadinimo perdanga palaiko savavališką padėties reguliavimą; Stoties logotipas palaiko viršutinės kairės, viršutinės dešinės, apatinės kairės ir apatinės dešinės padėties reguliavimą ir palaiko skaidrumo ekrano reguliavimą;

Ryšio protokolas

SIP, BFCP dvigubas srautas , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Tinklo sąsaja

1 WAN prievadas, 5 LAN prievadai; arba nustatykite, kad 6 tinklo prievadai būtų visiškai prijungti; 4 tinklo prievadai palaiko PoE maitinimo šaltinį;

Pastaba: jei reikia prisijungti prie trečiosios šalies PoE jungiklio, rekomenduojame naudoti tinklo prievadą, kuris nepalaiko PoE, kad prisijungtumėte prie kitos šalies PoE jungiklio, kad įsitikintumėte, jog vienas iš tinklo prievadų neteikia išorinio PoE maitinimo. . Stenkitės neprisijungti tiesiogiai vienas prie kito naudodami PoE sąsajas.

Maišymo funkcija

Palaiko vietinį garsą, HDMI integruotą garsą ir nuotolinio garso RTSP tinklo prieigos srautus, patenkančius į maišytuvą, ir gali dinamiškai pasirinkti maišymą

Centrinis valdymas

Centrinis valdymas vienu paspaudimu: perjungimo sistema, išvesties garsumo reguliavimas, signalo šaltinio perjungimas, kameros valdymas, įrašymo ir transliavimo valdymas, nuotolinis skambutis, aplinkos valdymas ir kt.

Aplinkos kontrolės sąsaja

3-way RS-232/485 sąsaja, 1*RS232/RS485 DEBUG , 2-way RELAY, 2-way I/O, 2-way infraraudonųjų spindulių IR

Vaizdo konferencija

Palaiko H.323 tiesioginius vaizdo konferencinius skambučius ir pagalbinį srauto siuntimą;

Palaikykite SIP tiesioginius vaizdo konferencinius skambučius ir pagalbinį srauto siuntimą;

Vienas įrenginys palaiko daugiausia 6-vakarėlių konferencijų (per SIP/H.323 protokolą), palaiko kelių konferencijų šablonų kūrimą, palaiko suplanuotas konferencijas ir automatiškai sušaukia konferencijas pagal numatytą laiką; galite pakviesti naujus terminalus prisijungti prie konferencijos konferencijos metu arba išstumti terminalą iš konferencijos; vienu spustelėjimu galite nutildyti / įjungti bet kurią vietą arba nutildyti / įjungti visas vietas;

Naudojant H.323 protokolą palaikoma GK registracija ir galima skambinti trumpaisiais numeriais;

Naudojant SIP protokolą palaikoma SIP registracija ir galima skambinti trumpaisiais numeriais;

Vaizdo konferencijos metu palaiko šifruotą garso ir vaizdo perdavimą, tiesioginio skambučio šifravimą ir daugiašalį vaizdo konferencinio skambučio šifravimą, kad garso ir vaizdo nebūtų klausomasi visos konferencijos metu;

Stūmimo srautas

Palaikykite srautinį perdavimą ne mažiau nei 8 skirtingose ​​tiesioginės transliacijos platformose vienu metu

Tiesioginė transliacija

Palaiko iki 10-kanalo daugialypės terpės transliaciją, tiesioginę transliaciją ir pagal poreikį

Įrašymo funkcija

Palaikomas naudojimas kaip įrašymo ir transliavimo platinimo terminalas ir klientas, daugiausiai 4 vietiniai įrašymo srautai (arba įrašomas 1 4K paveikslėlis ), įrašymo ir transliavimo failo formatas yra MP4 , palaiko automatinį USB atmintinių kopijavimą, priverstinis USB atmintinės sistemos atnaujinimas ir pradinės konfigūracijos atkūrimas, palaiko įrašymo failų turinio valdymą (atsisiųsti / eksportuoti / redaguoti / ištrinti)

Paskirstytos sistemos

Jis gali būti naudojamas kaip paskirstytos sistemos įvesties ir išvesties sąsajos mašina ir palaiko prieigą prie paskirstytos sistemos, kad atitiktų įvairių klientų poreikius (pvz., Android klientas, IOS klientas, Hongmeng klientas, WINDOWS klientas, Kylin klientas ir kt. ) vizualiniam valdymui ir paskirstytam ekrano rodymui; jis palaiko suderinimą su daugialypės terpės paskirstytomis valdymo sistemomis, palaiko įrenginio valdymą per vaizdinę vaizdo peržiūrą, palaiko naudojimą kaip paskirstyto mazgo terminalą ir realizuoja įrenginių tarpusavio ryšį

Paskirstytas sistemos palaikymas

Kai naudojamas su paskirstyta sistema, hiperkonverguotas debesies mazgas palaiko garso, vaizdo ir valdymo įvesties ir išvesties kanalų išplėtimą kartu su įvesties sąsajos įrenginiu ir išvesties sąsajos įrenginiu. Hiperkonverguoto debesies mazgo HDMI sąsajos įvesties vaizdas gali būti tiesiogiai išvestas į išvesties sąsajos įrenginį per tinklą, kad būtų galima sujungti didelio ekrano išvestį. Įvesties sąsajos įrenginio vaizdas taip pat gali būti tiesiogiai išvestas į hiperkonverguoto debesies mazgo HDMI sąsają perduodant tinklą. Kiekviena HDMI išvesties sąsaja palaiko kelis ekrano derinius (ty ekrano padalijimo funkciją).

Vidinis kietasis diskas

Standartinis 2 TB 3.{2}}colių stebėjimo lygio standusis diskas, gali būti išplėstas iki 12 TB mobilaus standžiojo disko per USB

Tinklo komunikacija

Palaikykite 4 -kanalo garso maišymą ir atkūrimą, palaikykite tinklo miego režimą ir pažadinimą, sistemos jungiklį vienu paspaudimu

Priežiūros funkcija

Palaiko žiniatinklio sąsajos valdymą, užtikrina greitą įrenginio prievadų konfigūravimą, palaiko žiniatinklio prievado slaptažodžio keitimą, IP adreso keitimą, gamyklinių parametrų atkūrimą, programinės įrangos atnaujinimą, indikatoriaus lemputę, infraraudonųjų spindulių mokymąsi, žurnalų valdymą, nuosekliojo prievado derinimą, Telnet nuotolinį derinimą, nuotolinio valdymo ir priežiūros valdymą.

Montavimas

1 U telekomunikacijų standartinės spintelės montavimas, rekomenduojama jį montuoti arti periferinės įrangos, kad sumažėtų laidų darbo krūvis

Įrenginio dydis

Produkto dydis: plotis*aukštis*gylis4 36,8 mm* 45 mm* 318 mm

Pakuotės dydis: plotis*aukštis*gylis 560 mm *135 mm *408 mm

Įrangos svoris

Bendras svoris 7,2 kg (su pakavimo medžiagomis)

Įėjimo įtampa ir srovė

AC100~240V/50~60Hz

Įrenginio energijos suvartojimas

Be išorinio garsiakalbio išvesties ir POE maitinamo įrenginio: įprastas energijos suvartojimasproduct-8-2040W

Kai prijungti du išoriniai garsiakalbiai ir išorinis POE maitinamas įrenginys: visos apkrovos energijos suvartojimasproduct-8-20340 W

Darbinė temperatūra

0~45 laipsnių darbas

Drėgmė Aukštis

nuo 10% iki 90%, aukštis virš jūros lygio ar mažesnis nei 5000 metrų
