Apžvalga
„Tendzone VHM{0}}D“ vaizdo sieninis valdiklis yra naujos kartos išmanioji vaizdo apdorojimo įranga, kurią naujai pristatė mūsų įmonė. Grynos aparatinės įrangos FPGA dizaino architektūra palaiko langų, superpozicijos ir tarptinklinio daugiakanalio Full HD signalų rodymo funkciją; ji gali ne tik rodyti dinamišką vaizdą keliuose ekranuose, bet ir rodyti kelias dinamiškas nuotraukas viename ekrane, kad būtų pasiekta kelių langų sujungimo funkcija; Vaizdas turi itin mažą delsą, nėra diskretiškumo ir nepraranda kadrų, todėl vaizdas pateikiamas tobulai.
Jis yra specialiai sukurtas toms progoms, kurioms reikalingas aukštos kokybės kelis vaizdo vaizdų rodymas, ir yra tinkamas įvairioms pramonės šakoms, tokioms kaip saugumo stebėjimas, karinė vadovybė, švietimas ir tyrimai, vyriausybinės agentūros, informacijos leidyba, reklamos žiniasklaida, parodos, namų prietaisų pardavimas, Spektakliai ir pramogos ir kt.
Savybės
- Visa aparatinės įrangos FPGA architektūra, modulinis dizainas, hibridinė papildinio struktūra, be įterptosios operacinės sistemos ir puikus vaizdo apdorojimo našumas;
- Palaikykite vientisą kryžminį perjungimą, kai perjungimo proceso metu nėra juodo ekrano, užstrigusio ekrano, drebėjimo, plyšimo ir pan.;
- Palaikykite skystųjų kristalų ekraną ir LED didelį ekraną;
- Palaiko kelių signalų formatų įvestį, 4K@60Hz HDMI/DP įvestį, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Palaiko išvestį bet kokia skiriamąja geba. 4K išvesties kortelė palaiko maksimalią 4096 x 2160@30 skiriamąją gebą, ne daugiau kaip 4096 pikselius ir ne daugiau kaip 3840 pikselių . 2K išvesties plokštė palaiko maksimalią 1920x1200@60 skiriamąją gebą, ne daugiau kaip 2560 pikselių ir ne daugiau kaip 1920 pikselių.
- Valdymo režimas: žiniatinklis, RS232 nuoseklusis ir LAN prievadas;
- Nuosekliojo prievado komandos gali atlikti scenos iškvietimą, scenos išsaugojimą, scenos ciklą, signalo perjungimą, užklausą ir IP nustatymą ir kt.
- Palaikymo įvesties signalo šaltinis OSD pasirinktinis simbolių rodymo funkcija, galite nustatyti simbolių šriftą, dydį, spalvą, skaidrumą, padėtį ir kt.
- Palaiko WEB valdymą, palaiko kompiuterius, mobiliuosius telefonus, planšetinius kompiuterius ir kitus sistemos valdymo įrenginius bei suderinama su keliomis naršyklėmis. Per WEB vartotojo sąsają galima aptikti signalinės plokštės jungtį, perjungti signalą, iškviesti sceną, išsaugoti sceną, atlikti apklausą, atnaujinti internetinį atnaujinimą, atkurti gamyklinius nustatymus ir tt (išplėstinė valdymo kortelė);
- Palaikymo įvesties šaltinio signalo peržiūra ir didelio ekrano vaizdo aido ekranas (išplėstinė valdymo kortelė);
- Palaikykite slenkantį subtitrų ekraną ir itin didelės raiškos fono žemėlapio ekraną (pažangi valdymo kortelė);
- Palaiko visų įvesties signalų aptikimą realiuoju laiku, todėl naudotojai gali lengvai stebėti ir aptikti įvesties signalų prieigos būseną;
- Palaiko savavališką lango atidarymą, perdengimą, tarptinklinį ryšį, skaidymą, mastelio keitimą, ištempimą ir vaizdų iškirpimą;
- Palaiko paveikslų vaizdą, vaizdo įrašų perdangos ekraną, kelių ekranų vieno ekrano ekraną ir didelio ekrano sujungimo funkcijas;
- „Overlay“ lango sluoksnio tvarka ir nuosavybės parametrai gali būti realizuoti naudojant pagrindinės kompiuterio programinę įrangą;
- Išvesties ekranas palaiko iki 8 langų viename ekrane;
- Vienas įvesties šaltinis palaiko savavališką langų sudarymą;
- Įvesties ir išvesties plokštės palaiko karštąjį apsikeitimą;
- Palaiko scenos išsaugojimą, scenos iškvietimą, scenos peržiūrą ir scenos apklausą;
- Paremti sujungimo konfigūracijos importą ir eksportą;
- Palaiko apkarpymą ir rodomą bet kokią signalo šaltinio padėtį, o tas pats signalas gali palaikyti keturis pasėlius;
- Palaikykite iš anksto nustatytą lango atidarymo režimą ir lankstų skambinimą;
- Palaiko internetinį visos mašinos atnaujinimą, palengvindama techninę priežiūrą ir kapitalinį remontą.
Populiarus Žymos: 9 kortelių modulinis vaizdo sieninis valdiklis, Kinija 9 kortelių modulinis vaizdo sieninis valdiklis, gamintojai, tiekėjai, gamykla
SPECIFIKACIJOS
|
Bendras našumas |
|
|
Važiuoklės specifikacijos |
3 U |
|
Įvesties kortelės lizdas |
3 |
|
Išvesties kortelės lizdas |
6 |
|
Maksimalus įvesties kanalų skaičius |
12 |
|
Maksimalus išvesties kanalų skaičius |
24 |
|
Įvesties skiriamoji geba |
Didžiausia raiška palaikoma yra 3840 × 2160@ 60Hz |
|
Išvesties skiriamoji geba |
Maksimali palaikoma skiriamoji geba 4096x2160@30 Hz |
|
Langų skaičius |
Vienas ekranas palaiko iki 8 ekranų |
|
Įvestis |
|
|
1 HDMI/1 dp (Pasirink vieną) |
Palaiko HDMI 2.0 , palaiko DP1.2 , suderinamas su HDCP , skiriamoji geba palaiko 4096*2160@60Hz ir 3840*2160@60Hz |
|
2-kanalas DP |
Palaikymas DP1.1, rezoliucija palaiko 4096*2160@30Hz ir 3840x2160@30 , |
|
2-kanalas HDMI |
Palaiko HDMI 1.4, suderinamas su HDCP, skiriamoji geba palaiko 4096*2160@30Hz ir 3840*2160@30Hz |
|
4- kanalas HDMI |
Palaiko HDMI 1.3, suderinamas su HDCP, raiška palaiko 1920 x 1200 @ 60Hz |
|
4- kanalo DVI |
DVI yra suderinamas su HDMI, palaiko HDCP standartą ir palaiko 1920 x 1200 @ 60Hz skiriamąją gebą , |
|
4- kanalas VGA |
VGA signalo standartas, skiriamoji geba palaiko 1920x1080p @60Hz , |
|
4- kanalas SDI |
Suderinamas su HD-SDI, 3G SDI, SD I, REZULTATAS Palaiko 1920x1080p @60Hz |
|
4- kanalo CVBS |
CVBS signalo formatas, Rezoliucija palaiko PAL: 720x576i, NTSC: 720x480i |
|

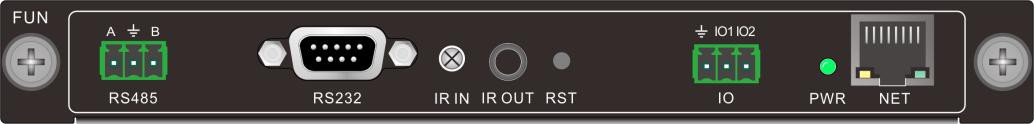

Pagrindinė valdymo kortelė |
Palaikykite vietinį loginį valdymą, 232 valdymą, pvz., langų atidarymą, tarptinklinį ryšį ir kt. 2. Palaikykite RS232 greitą centrinį valdymą 3. Palaikykite RS232 kilpos valdymą |
|
Išplėstinė valdymo kortelė |
Bazinis žemėlapis, subtitrai, aidas (8 kanalai), peržiūra, WEB funkcijos viename, įskaitant bazinės versijos valdymo kortelės funkciją |
|
Išvestis |
|
|
DVI |
DVI yra suderinamas su HDMI, o maksimali skiriamoji geba yra 1920x1200 @60Hz , Palaikymas 1920 × 1200@60Hz |
|
HDMI |
Suderinamas su HDMI, DVI-D, palaiko HDMI 1.3, skiriamoji geba iki 1920x1200 @60Hz , rezoliucija palaiko HDMI 1.3 , palaiko 1920×1200@60Hz |
|
4K HDMI |
Vaizdo signalo formatas palaiko HDMI 1.4, o maksimali skiriamoji geba palaiko 4096x2160@30Hz |
|
Oten |
|
|
Važiuoklės konstrukcija |
2 lizdai įvesties kanalams, 3 lizdai išvesties kanalams |
|
Važiuoklės dydis (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Svoris (kg) |
5.8 |
|
Energijos suvartojimas (W) |
2 5 |
|
maitinimo šaltinis |
Dvigubas maitinimo šaltinis, 100V ~ 240V kintamoji srovė, 50/60Hz |
|
Kontrolė |
|
|
RS232 valdymas |
DB9 nuosekliojo prievado sąsaja |
|
TCP/IP valdymas |
Suderinamas su TCP/IP protokolu |
|

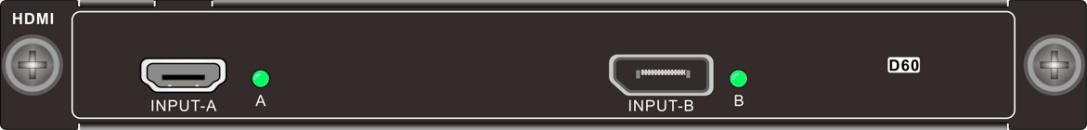

Hdmi2. 0 įvesties kortelė - vmh -1 i -hd -4 k |
|
|
|
Palaikykite HDMI2. 0, suderinamas su HDCP, palaikykite DP1.2 |
|
Maksimali įvesties skiriamoji geba 3840x2160 @60Hz |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikymo įvesties signalo simbolių perdangos funkcija |
|
Naudodamiesi įterpta EDID valdymo technologija, palaikykite DDC valdymą |
|
Su energijos išjungimo taupymo funkcija |
|
Dviguba 4K DP įvesties kortelė-VMH-2I-DP-4K |
|
|
|
Palaikykite DP1.1, suderinamas su HDCP |
|
Maksimali įvesties skiriamoji geba 3840x2160 @ 30Hz |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikykite įvesties signalo simbolių perdangos funkciją |
|
Su integruota EDID valdymo technologija palaiko DDC valdymą |
|
Su išjungimo taupymo funkcija |
|
Dvigubas 4K HDMI įvesties kortelė-vmh -2 i-hd -4} k |
|
|
|
Palaikykite HDMI, DVI-D signalo formatus, palaikykite HDMI standartus, suderinamus su HDCP |
|
Maksimali įvesties skiriamoji geba 3840x2160 @ 30Hz |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikykite įvesties signalo simbolių perdangos funkciją |
|
Su integruota EDID valdymo technologija palaiko DDC valdymą |
|
Su išjungimo taupymo funkcija |
|

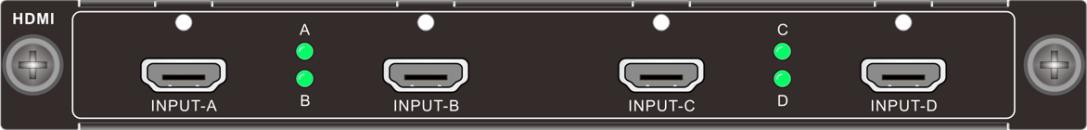

Keturių kanalų HDMI įvesties kortelė-VMH -4 i-HD |
|
|
|
Palaikykite HDMI, DVI-D signalo formatus, palaikykite HDMI standartus, suderinamus su HDCP |
|
Maksimali įvesties skiriamoji geba 1920x1200 @ 60Hz |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikykite įvesties signalo simbolių perdangos funkciją |
|
Naudodamiesi įterpta EDID valdymo technologija, palaikykite DDC valdymą |
|
Su energijos išjungimo taupymo funkcija |
|
Keturra |
|
|
|
Palaikykite HDMI, DVI-D signalo formatus, palaikykite HDMI1.3, suderinamą su HDCP |
|
Maksimali įvesties skiriamoji geba 1920x1200 @ 60Hz |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikykite įvesties signalo simbolių perdangos funkciją |
|
Su integruota EDID valdymo technologija palaiko DDC valdymą |
|
Su energijos išjungimo taupymo funkcija |
|

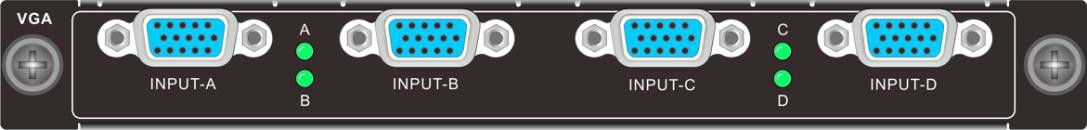

Keturra |
|
|
|
Palaikykite VGA signalo formatą |
|
Maksimali įvesties skiriamoji geba 1920x1080 @ 60Hz |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikymo įvesties signalo simbolių perdangos funkcija |
|
Naudodamiesi įterpta EDID valdymo technologija, palaikykite DDC valdymą |
|
Su energijos išjungimo taupymo funkcija |
|
Keturių kanalų SDI įvesties kortelė-VMH-4I-SD |
|
|
|
Palaiko SDI signalo formatą, įvesties ir išvesties signalo perdavimo atstumą iki 100m |
|
Maksimali įvesties skiriamoji geba 1920x1080 @ 60Hz |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikykite įvesties signalo simbolių perdangos funkciją |
|
Su integruota EDID valdymo technologija palaiko DDC valdymą |
|
Su išjungimo taupymo funkcija |
|

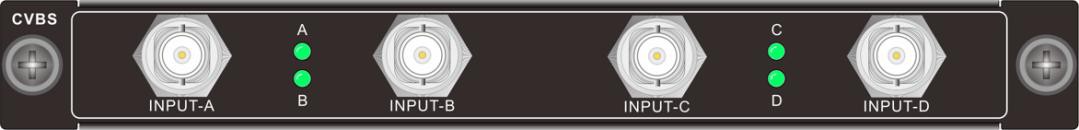

Keturių kanalų CVBS įvesties kortelė-VMH -4 i-AV |
|
|
|
Palaikykite CVBS signalo formatą, „Adaptive PAL“ ir NTSC |
|
Palaikymo rezoliucija Pal: 720x576i, NTSC: 720x480i |
|
Vienas įvesties signalas palaiko savavališką langą |
|
Palaikymo įvesties signalo simbolių perdangos funkcija |
|
Naudodamiesi įterpta EDID valdymo technologija, palaikykite DDC valdymą |
|
Su išjungimo taupymo funkcija |
|
Quad DVI garso įvesties kortelė-VMH-4I-DVA |
|
|
|
4-kryptis DVI įvesties signalas (DVI sąsaja su garsu) |
|
Jungtis: DVI-I moteriškas prievadas |
|
Normalus darbo jėgos suvartojimas: 7.1W |
|
Vaizdo signalo formatas: suderinamas su HDMI, DVI-D |
|
Standartas: palaikykite HDMI1.3, suderinamas su HDCP |
|
Įvesties skiriamoji geba: iki 1920x1200 @60Hz |
|
Garso signalo formatas: įterptasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus |
|

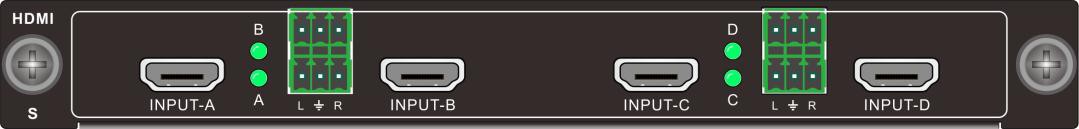

Keturių kanalų HDMI garso įvesties kortelė-VMH -4 i-HDA |
|
|
|
4-kanalo HDMI įvesties signalas, 4-kanalo analoginis įterptasis garso signalas |
|
Jungtis: A tipo 19-kaiščio lizdas, garso „Phoenix“ terminalas |
|
Normalus darbo jėgos suvartojimas: 9W |
|
Vaizdo signalo formatas: suderinamas su HDMI, DVI-D |
|
Standartas: palaiko HDMI1.3, suderinamas su HDCP |
|
Įvesties skiriamoji geba: iki 1920x1200 @ 60Hz |
|
Garso signalo formatas: Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus; išorinis garsas palaiko PCM formatą, PCM 48KHz |
|
Keturių kanalų IP dekodavimo kortelė-VMH -4 i-IP |
|
|
|
1 RJ45 įvesties sąsaja, palaiko H.264/H.265/RTSP/RTP standartinį protokolo dekodavimą; 1 2 k HDMI įvestis |
|
RJ45 palaiko 3840*2160@30 raiškos dekodavimą; HDMI palaiko iki 1920*1200 raiškos įvestį |
|
Palaiko prieigą prie pagrindinių rinkos gamintojų tinklo kamerų („Hikvision“, „Dahua“ ir kt.); Palaiko 1- kanalą 4K30Hz arba 2- kanalas 4K@24Hz arba 4- kanalas 1080p@60Hz arba 9- kanalas 1080p@25Hz arba 16- 720p kanalas 720p @25Hz, arba 32- D1 kanalo dekodavimo tinklo signalo dekodavimas ir sienos ekranas |
|
Palaiko kelis ekranus, įskaitant 1 ekraną, 4 ekranus, 9 ekranus, 16 ekranų, 36 ekranus ir pasirinktinius padalijimus |
|
Palaikykite ONVIF, RTSP ir kitus tinklo srautinio perdavimo protokolus |
|
Palaiko bet kurio vieno vaizdo srauto padidinimą, kad užpildytų langą |
|
Palaikykite vieno įvesties signalo palaikymą savavališką langą |
|
Palaikykite tinklo kamerų PTZ valdymą |
|

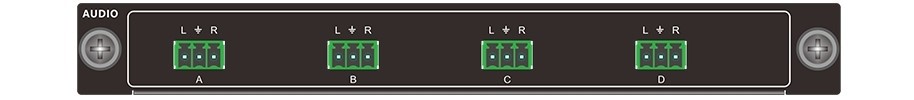

Keturių kanalų nepriklausoma garso išvesties plokštė-VMH-4O-AD |
|
|
|
4- kanalo „Phoenix“ terminalo analoginis garso išvestis |
|
Jungtis: 3- PINk papildinio terminalas |
|
Išvesties prievadas: 4-way Auido išvesties prievadas |
|
Palaikykite nepriklausomą garso perjungimą arba grupinį sinchroninį susietos vaizdo sienos perjungimą |
|
Palaikykite išvesties garsumo reguliavimą |
|
Palaikykite scenos išsaugojimą ir skambinimą |
|
Palaikykite PCM garso formatą, garso atrankos greitis yra 48 kHz |
|
Įvesties terminalas palaiko įterptąjį arba išorinį garsą |
|
Su išjungimo atminties funkcija |
|

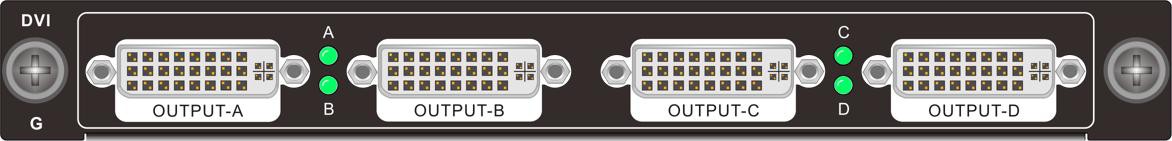

Keturratis DVI išvesties kortelė (dvi |
|
|
|
Palaikykite DVI, HDMI signalo formatus |
|
Didžiausia išvesties skiriamoji geba yra 1920 x 1200 @ 60 Hz ir palaiko pasirinktinę išvesties skiriamąją gebą |
|
Išvesties ekranas palaiko kelias funkcijas, tokias kaip sujungimas, padalijimas, perdengimas, mastelio keitimas, tempimas, pjovimas, vaizdas vaizde, tarptinklinis ryšys ir kt. |
|
Išvestis Išorinis vieno ekrano ekranas palaiko iki 2 ekrano „Windows“ |
|
Su išjungimo atminties funkcija |
|
Keturių kanalų HDMI išvesties kortelė (du sluoksniai) -vmh -4 o- HD |
|
|
|
Palaikykite DVI, HDMI signalo formatus |
|
Didžiausia išvesties skiriamoji geba yra 1920 x 1200 @ 60 Hz ir palaiko pasirinktinę išvesties skiriamąją gebą |
|
Išvesties ekranas palaiko kelias funkcijas, tokias kaip sujungimas, padalijimas, perdengimas, mastelio keitimas, tempimas, pjovimas, vaizdas vaizde, tarptinklinis ryšys ir kt. |
|
Išvestis Išorinis vieno ekrano ekranas palaiko iki 2 ekrano „Windows“ |
|
Su išjungimo atminties funkcija |
|

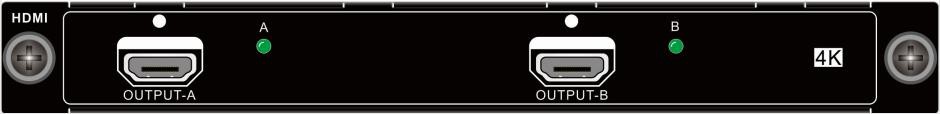

Dvigubas 4K HDMI išvesties kortelė (du sluoksniai) -vmh -2 o -hd -4 k |
|
|
|
Palaikykite DVI, HDMI signalo formatus |
|
Maksimali išvesties skiriamoji geba palaiko iki 4096x2160@30Hz ir palaiko pasirinktinę išvesties skiriamąją gebą |
|
Išvesties ekranas palaiko kelias funkcijas, tokias kaip sujungimas, padalijimas, perdengimas, mastelio keitimas, tempimas, pjaustymas, vaizdas-vaizdas, tarptinklinis ir kt. |
|
Išvesties išorinis vieno ekrano ekranas palaiko iki 2 ekrano langų |
|
Su išjungimo atminties funkcija |
|

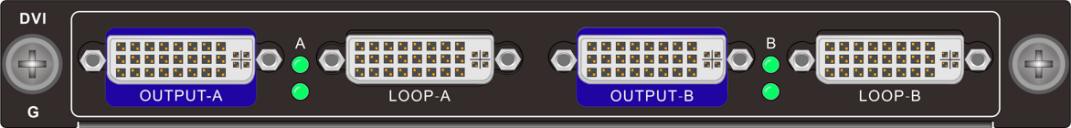

Dviejų kanalų DVI išvesties kortelė (keturi sluoksniai)-VMH -2 O-DV |
|
|
|
2-kryptis DVI išvesties signalas |
|
Jungtis: DVI-I moteriškas prievadas |
|
Normalus darbinis energijos suvartojimas: 8,8 W |
|
Vaizdo signalo formatas: DVI suderinamas su HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Sluoksnio pasirinkimas: palaikymas 4 2 k signalo sluoksniai arba 2 4 k@30 signalo sluoksniai arba 1 4 k@60 signalo sluoksnis |
|
Dviejų kanalų HDMI išvesties kortelė (keturi sluoksniai) -vmh -2 O-HD |
|
|
|
2-būdas HDMI išvesties signalas; |
|
Jungtis: A tipo 19- PIN FOREM; |
|
Normalus darbinis energijos suvartojimas: 8,8W; |
|
Vaizdo signalo formatas: suderinamas su HDMI, DVI-D; |
|
Standartinis: HDMI1.3 palaikymas; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Vieno kanalo DVI išvesties plokštė (aštuoni sluoksniai) -VMH-1O-DV |
|
|
|
1- kanalo DVI išvesties signalas; |
|
Jungtis: DVI-I moteriškas prievadas; |
|
Normalus darbinis energijos suvartojimas: 8,8W; |
|
Vaizdo signalo formatas: DVI suderinamas su HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Sluoksnio pasirinkimas: palaikymas 8- 2K kanalo signalo sluoksniai arba 4- kanalas 4K@30 signalo sluoksniai arba 2- kanalas 4K@60 signalo sluoksniai; |
|
Vieno kanalo HDMI išvesties plokštė (aštuoni sluoksniai) -VMH-1O-HD |
|
|
|
1 HDMI išvesties signalas; |
|
Jungtis: A tipo 19- PIN FOREM; |
|
Normalus darbinis energijos suvartojimas: 8,8W; |
|
Vaizdo signalo formatas: suderinamas su HDMI, DVI-D; |
|
Standartinis: palaikymas HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Pagrindinės versijos valdymo kortelė -VMH-CC-DE |
|
|
|
Palaikykite vietinį loginį valdymą, pvz., langų atidarymą, tarptinklinį ryšį ir kt. |
|
Palaikykite RS232 greitą centrinį valdymą |
|
Palaikymas RS232 kilpos valdymas |
|
Išplėstinė valdymo kortelė -VMH-CC-AE |
|
|
|
Palaikykite vietinę loginę kontrolę, pavyzdžiui, langų atidarymą, tarptinklinį ryšį ir kt. |
|
Palaikymas RS232 Greitas centrinis valdymas |
|
Palaikymas RS232 kilpos valdymas |
|
Palaikykite didelės raiškos bazinį žemėlapį |
|
Palaikykite subtitrų slinkimą |
|
Palaikymo peržiūros echo |
|
Integruotas žiniatinklio žmogaus ir kompiuterio sąveikos sąsajos valdymas, humanizuotas dizainas palaiko kompiuterius, mobiliuosius telefonus, planšetinius kompiuterius ir kitus sistemos valdymo įrenginius ir yra suderinamas su keliomis naršyklėmis, todėl operacija yra patogesnė |
|
Per WEB vartotojo sąsają galima aptikti signalinės plokštės jungtį, perjungti signalą, peržiūrėti signalą, iškviesti sceną, išsaugoti sceną, apklausti sceną, valdyti internetinį atnaujinimą, atkurti gamyklinius nustatymus ir kt. |
|
Daugiafunkcinė aplinkos kontrolės kortelė-VMH-IO-FDE |
|
|
|
Signalo sąsaja: 1 3- PIN PHOENIX RS485 sąsaja, 1 RS232 vyriškos jungties, 1 IR imtuve, 1 IR OUT 3,5 mm sąsaja, 2 IO 3- PIN PHOENIX sąsajos, 1 RJ45 sąsaja, 1 RESET mygtukas |
|
Palaiko kelių prievadų protokolų persiuntimą vienas kitam; palaiko ryšį iš tinklo į nuoseklųjį prievadą, nuoseklųjį prievadą į tinklą, iš tinklo į tinklą, IO į tinklą nuoseklųjį ryšį, infraraudonųjų spindulių valdymą, infraraudonųjų spindulių mokymąsi |
|
Palaikykite kelis baudų normas |
|
Kiekvienas uostas gali palaikyti iki 30 paketų persiuntimo |
|
Išėjimo valdymo peradresavimas gali valdyti įvairius periferinius įrenginius, gali sukurti savo sąsają |
|
Palaikykite infraraudonųjų spindulių mokymąsi |
|
Su energijos išjungimo taupymo funkcija |
