Produkto apžvalga

Šis aukštos kokybės profesionalaus perjungimo įrenginys efektyviai valdo garso ir vaizdo signalus, todėl jis yra idealus įvairioms programoms, įskaitant transliavimo ir televizijos projektus, daugialypės terpės konferencijų sales, didelio ekrano ekranus, televizijos mokymą ir komandų/valdymo centrus.

Palaiko įvairius signalo formatus, įskaitant CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT ir optinį, užtikrinantį sklandų perjungimą ir perdavimą tarp skirtingų įvesties/išvesties tipų.

Savybės

32-įvesties ir 32-išvesties garso ir vaizdo signalų perjungimo kortelės sąsaja ;
Magistralės perjungimo technologija, kiekvienas signalas gali būti ne tik perduodamas taškas į tašką, bet ir perduodamas vien tik magistralės kanalu, užtikrinant visų signalų vaizdų atvaizdavimą realiu laiku;
Dažnio ir linijos dvigubinimo technologija gali pagerinti vaizdo signalų rodymą, padvigubinant liniją ir dažnį;
Besiūlis kryžminis perjungimas, be juodo ekrano, užstrigusio ekrano, perjungimo proceso metu drebėjimo, plyšimo ir pan.;
Galimi keli signalų tipai: CVBS, YPBPR, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBASET, optinis;
Rezoliucija yra reguliuojama, palaikanti iki 4096 x 2160p@60Hz;
Palaiko išvesties kanalus, kad jie būtų uždaromi arba atidaromi atskirai arba visiškai;
Besiūlė įvesties kortelė palaiko OSD pasirinktinio simbolių perdangos ekrano ekrano ekrano funkciją, kuri gali perduoti ir rodyti pasirinktinį kinų turinį bet kuriame įvesties kanale viršutinėje kairėje, apatinėje kairėje, viršutinėje dešinėje, dešinėje ir kt., O simbolių spalvą galima nustatyti ;
Palaikykite RS232 nuoseklųjį prievadą, TCP/IP tinklą, priekinio skydelio valdymą, atvirą valdymo protokolą;
Palaikykite GUI vartotojo sąsajos valdymą ir humanizuotą dizainą;
EDID informacijos keitimas ir pritaikymas;
Palaikykite esamą įrenginio įvesties ir išvesties kanalo būsenos užklausos funkciją;
Palaikykite kelių scenų išsaugojimą ir skambinimą;
Signalo prievadas palaiko karštąjį prijungimą.

Populiarus Žymos: 32x32 hibridinė modulinė vaizdo matrica, Kinija 32x32 Hibridiniai moduliniai vaizdo matricos gamintojai, tiekėjai, gamyklos

Šeimininkas
apibūdinti	Palaiko iki 32 įvesties ir 32 išvesties garso ir vaizdo signalo perjungimo kortelės sąsajas
kontroliuoti
Serijos valdymo prievadas	DB9 RS232 Moteriška jungtis
Smeigtuko konfigūracija	2 kaištis TX, 3 kaištis, 5 kaištis GND
Skydo važiuoklės struktūra	Prijungiamas signalas, 8 įvesties kortelių lizdus galima įdėti su 8 signalo įvesties kortelėmis, 8 išvesties kortelių lizdus galima įdėti su 8 signalo išvesties kortelėmis
Priekinio skydelio valdikliai	Mygtukas
sutartinės
Darbinė temperatūra	-0-+50 laipsnis
Santykinė drėgmė	10%-90%
maitinimo šaltinis	AC 100-240V , 50/60 Hz , pagrindinio kompiuterio tuščiosios eigos energijos suvartojimas 60 W, neįskaitant plokštės
Važiuoklės dydis (mm)
Vmc {{0}}: 436,6L x 320,0W x 221,5h

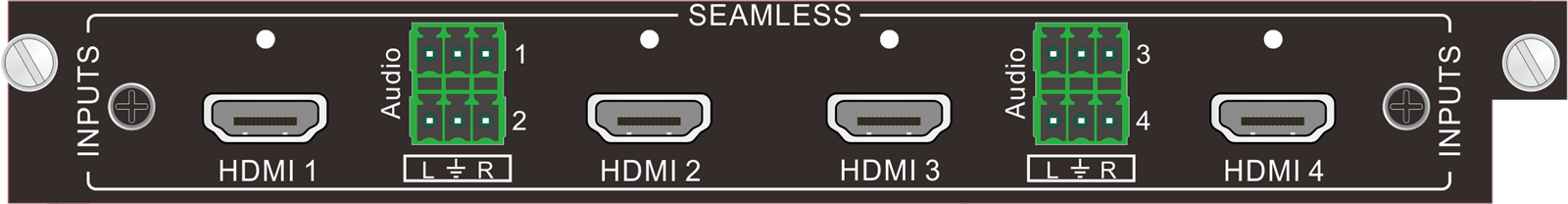

Įvesties signalo kortelė-VMC-4I-HD-4K

Įvesties signalas	4- kanalo HDMI signalas, 4- kanalo analoginis garso signalas	Energijos suvartojimas	12.5W
Įvesties jungtys	A tipo 19- kaiščio moteris, 3- PIN kotletuojamas gnybtas Blokas	Spalvos gylis	8 bitų
Signalo tipas	HDMI, DVI-D, automatinis įvesties signalų identifikavimas	pralaidumo	10,2 Gpbs
temperatūra	0 laipsnis - +50 laipsnis	drėgmė	10% - 90%
Rezoliucija	Maksimali įvesties skiriamoji geba 4096 x 2160P@60Hz , įvestis prisitaikanti
Garso formatas	Įterptas garso palaikymas PCM, „Debly Digital“, DTS, DTS-HD formatai, išorinis garso palaikymas PCM formatas
standartinis	Palaikykite HDMI1.4, HDCP2.2
EDID valdymas	Palaikykite EDID mokymosi funkciją
Kitos savybės	Palaiko chromos, ryškumo, kontrasto, spalvų temperatūros ir ryškumo reikšmės nustatymus, palaiko simbolių perdangos funkciją, karštą kištuką

Įvesties signalo kortelė-VMC-4I-OF

Įvesties signalas	4- kanalo optinio pluošto signalas, automatinis įvesties signalo atpažinimas	Energijos suvartojimas	24W
Įvesties jungtys	Šviesolaidinis modulis	Duomenų tipai	DVI/HDMI
Maksimali norma	10,2 Gbps	Santykinė drėgmė	10%-90%
temperatūra	0 laipsnis -+50 laipsnis	Spalvos gylis	8 bitų, 10 bitų, 12 bitų, 16 bitų
Šviesolaidinis modulis
Sąsajos specifikacijos	LC sąsaja
Šviesolaidinis signalas	9 reguliuojamos skiriamosios gebos, didžiausia įvesties skiriamoji geba yra 4096x2160@30Hz
Perdavimo atstumas	Reikia naudoti su šviesolaidiniu siųstuvu/imtuvu, 4096x2160@30Hz vienmodžio pluošto maksimalus perdavimo atstumas yra 2KM, kelių režimų - 300M
Maksimalus duomenų perdavimas	10.2gbit/s
kita
Funkcija	Palaikykite simbolių perdangos funkciją ir greitąjį apsikeitimą

Įvesties signalo kortelė-VMC{1}}I-HBT

Vaizdo įrašas
Įvesties signalas	4- kanalo HDBT signalas, automatinis įvesties signalo identifikavimas	Įvesties lygis	TMDS 2,9 V-3, 3 V
Įvesties jungtys	RJ45 su geltonai žalios spalvos dviejų spalvų indikatoriaus lempute	Įvesties varža	Diferencialinė linija 100Ω
Energijos suvartojimas	21W
Garso įvestis
Įvesties signalas	4- kanalo stereo signalas	Įvesties jungtys	3,5 mm garso lizdas
Įvesties varža	75Ω	Dažnio atsakas	20Hz -20 k Hz
kontroliuoti
Valdymo signalas	4-RS232 valdymo signalo būdas	Valdymo prievadas	3-prijungiamas gnybtų blokas
protokolas	Palaikykite RS232 protokolą, palaikykite IR, RS232 dvipusį skaidrų perdavimą
sutartinės
Įgyti	0 db	pralaidumas	10,2 Gbps
Rezoliucija	Palaiko iki 1920×1080@60Hz	Crosstalk	<-50dB@5MHz
Perdavimo atstumas	1080p Mažesnis arba lygus 70 m	Perjungimo greitis	200 ns (maks.)
Darbinė temperatūra	-10 laipsnis -+40 laipsnis	Santykinė drėgmė	10%-90%
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
HDMI standartas	Palaikykite HDMI1.4a
Edid, HDCP	Palaikykite EDID rankinį valdymą, suderinamą su HDCP1.4
Kitos funkcijos	Palaiko spalvingumo, ryškumo, kontrasto, spalvų temperatūros ir ryškumo verčių nustatymus, simbolių perdengimo funkciją, karšto kištuko ir PoH išorinio maitinimo šaltinio funkciją

Įvesties signalo kortelė-vmc -2 i-hbt -4 k

Vaizdo įrašas
Įvesties signalas	2 - kanalo HDBT signalas, automatinis įvesties signalo atpažinimas	Įvesties lygis	Tmds 2.9v -3. 3v
Įvesties jungtys	RJ45 su geltonai žalios spalvos dviejų spalvų indikatoriaus lempute	Įvesties varža	Diferencialinė linija 100Ω
Energijos suvartojimas	21W
Garso įvestis
Įvesties signalas	2- stereo signalo būdas	Įvesties jungtys	3,5 mm garso lizdas
Įvesties varža	75Ω	Dažnio atsakas	20Hz -20 k Hz
kontroliuoti
Valdymo signalas	2- būdas RS232 valdymo signalas	Valdymo prievadas	3-prijungiamas gnybtų blokas
protokolas	Palaikykite RS232 protokolą, palaikykite IR, RS232 dvipusį skaidrų perdavimą
sutartinės
Įgyti	0 db	pralaidumas	10,2 Gbps
Rezoliucija	Palaiko iki 4096 x 2160P@30Hz	Crosstalk	<-50dB@5MHz
Perdavimo atstumas	1080p Mažesnis arba lygus 70 m	Perjungimo greitis	200NS (maks.)
Darbinė temperatūra	-10 laipsnis -+40 laipsnis	Santykinė drėgmė	10%-90%
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
HDMI standartas	Palaikykite HDMI1.4 standartą
Edid, HDCP	Palaikykite „EDID“ vadovą, palaikykite HDCP2.2 ir suderinamą atgal
Kitos funkcijos	Palaiko spalvingumo, ryškumo, kontrasto, spalvų temperatūros ir ryškumo verčių nustatymus, simbolių perdengimo funkciją, karšto kištuko ir PoH išorinio maitinimo šaltinio funkciją

Įvesties signalo kortelė-VMC{1}}I-DV

Įvesties signalas	4-kryptis DVI signalas	Įvesties lygis	TMDS 2,9 V-3, 3 V
Įvesties jungtys	Moteriškas uostas db 24+5	Įvesties varža	75Ω
Energijos suvartojimas	10W
sutartinės
Įgyti	0 db	pralaidumo	Maksimalus duomenų perdavimo greitis 4,95 gbit/s
Vaizdo signalas	DVI, HDMI, VGA, C-VIDEO, YPbPr, automatinis įvesties signalų identifikavimas	Maksimalus laiko delsimas	5NS (± 1N)
Duomenų tipai	8 bitų	Crosstalk	<-50dB@5MHz
Perjungimo greitis	200NS (MAX) Crosstalk	Rezoliucija	Palaiko iki 1920 × 1200 @60Hz
Garso formatas	Įterptas garso palaikymas PCM, „Debly Digital“, DTS, DTS-HD formatai, išorinis garso palaikymas PCM formatas
Garso mėginių ėmimo greitis	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID ir DDC valdymas	Palaiko išplėstinį ekrano identifikavimą (EDID) ir ekrano duomenų kanalą (DDC), naudojant DVI ir HDMI standartus
HDCP valdymas	Palaiko aukšto lygio skaitmeninio turinio apsaugą (HDCP) ir naudoja DVI ir HDMI1.3 standartus
Kitos funkcijos	Palaikymo chromatiškumas, ryškumas, kontrastas, spalvų temperatūra ir aštrumo vertės nustatymai, simbolių perdangos funkcija, karštas kištukas

Įvesties signalo kortelė-VMC{1}}I-HD

Įvesties signalas	4-kanalas HDMI signalas (suderinamas su DVI), 4-kanalas analoginis garso signalas	Energijos suvartojimas	10W
Įvesties jungtys	A tipo 19- kaiščio moteris, 3- PIN kotletuojamas gnybtas Blokas	Spalvos gylis	8 ir 10 ir 12 bitų
Signalo tipas	HDMI, DVI-D, automatinis įvesties signalų identifikavimas	pralaidumo	6.75GPBS
temperatūros	0 laipsnis - +50 laipsnis	drėgmės	10% - 90%
standartas	Palaikykite HDMI1.3, suderinamą su HDCP standartu	Rezoliucija	Palaiko iki 1920 × 1080@60Hz
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
EDID ir DDC valdymas	Palaiko išplėstinį ekrano identifikavimą (EDID) ir ekrano duomenų kanalą (DDC), naudodama DVI ir HDMI standartus
Kitos funkcijos	Palaikymo chromatiškumas, ryškumas, kontrastas, spalvų temperatūra ir aštrumo vertės nustatymai, simbolių perdangos funkcija, karštas kištukas

Įvesties signalo kortelė-VMC{1}}I-VG

Vaizdo įrašas
Įvesties signalas	4-VGA signalas		Sukabinimo įvestis	Tik kintamos srovės jungtis
Įvesties jungtys	15-smeigtukas D tipo moteriškas prievadas		Įvesties lygis	{{0}}.5-2.0Vp-p
Įvesties varža	75Ω
Garso įvestis
Įvesties signalas		4 analoginių garso signalų kanalai		Garso įvesties varža	>10KΩ
Įvesties jungtys		3-prijungiamas gnybtų blokas		Įvesties varža	75Ω
Dažnio atsakas		20 Hz-20K Hz
įprastas
Pelnas	0 dB		Pralaidumas	YPBPR: 170MHz; C-Video: 150MHz; VGA: 170MHz
Perjungimo greitis	200 ns (maks.)		Crosstalk	<-50dB@5MHz
Vaizdo signalas	VGA (RGBHV), YPbPr, C-VIDEO, automatinis įvesties signalų identifikavimas
Chroma Space	Palaiko spalvų erdvės reguliavimą: YCBCR\RGB			Rezoliucija	Palaiko iki 1920×1200 @ 60Hz
Energijos suvartojimas	12W
Kitos funkcijos	Palaiko spalvingumo, ryškumo, kontrasto, spalvų temperatūros ir ryškumo verčių nustatymus; simbolių perdangos funkcija; karštas kištukas; VGA signalo įvesties automatinė korekcija; vieno prievado gamyklinių nustatymų atkūrimas

Įvesties signalo kortelė-vmc -4 i-AV

Įvesties signalas		4-kanalas CVBS signalas, 4-kanalas analoginis garso signalas		Palaikomi garso formatai		stereofoninis
Įvesties jungtys		BNC jungtis, 3-kištukinis gnybtų blokas		Standartas		Palaiko PAL ir NTSC formatus
Energijos suvartojimas		11W		Rezoliucija		7 reguliuojami lygiai, iki 1920×1080@60Hz
sutartinės
Garso triukšmo grindys		-80dB		Maksimalus garso iškraipymas		2.0V
Darbinė temperatūra		0 laipsnis - +50 laipsnis		Santykinė drėgmė		10% - 90%
pralaidumo		6,75 Gbps		Automatinė linijos mastelio keitimo funkcija		palaikymas
Kitos savybės		Palaiko chromos, ryškumo, kontrasto, spalvų temperatūros ir ryškumo verčių nustatymus; simbolių perdangos funkcija; karštas kištukas
	Įvesties signalo kortelė-VMC{1}}I-SD

	Įvesties signalas		4- kanalo SDI signalas (kiekvienas su vienu SDI kilpos išvestimi)		Įvesties lygis		Tmds 2.9v -3. 3v
	Įvesties jungtys		BNC jungtys		Įvesties varža		75Ω
	Vaizdo signalas		SDI, HD-SDI, 3G-SDI, Automatinis įvesties signalų identifikavimas		Energijos suvartojimas		14W
	įprastas
	Spalvos gylis		8 ir 10 ir 12 bitų		Darbo atstumas		1080p mažesnis arba lygus 100 m (naudokite aukštos kokybės laidą)
	pralaidumo		6,75 Gbps		Maksimali skiriamoji geba		1080p@60Hz
	Darbinė temperatūra		0 laipsnis - +50 laipsnis		Santykinė drėgmė		10% - 90%
	Linijos dvigubinimo funkcija		palaikymas		Rezoliucija		Palaiko iki 1920×1080@60Hz ;
	Kitos savybės		Palaiko chromą, ryškumą, kontrastą, spalvų temperatūrą ir aštrumo vertės nustatymus; charakterio perdangos funkcija; Karštas kištukas

Įvesties signalo kortelė-vmc -4 i-hv

Įvesties signalas	2- būdas HDMI signalas (suderinamas su DVI); 2- būdas VGA signalas; 4- kanalo stereo garso signalas		Energijos suvartojimas	12W
Įvesties jungtys	A tipo 19-kaiščio moteriška jungtis; 15-kaiščio D tipo moteriška jungtis; 3-prijungiamas gnybtų blokas
Rezoliucija	Palaiko iki 1920 × 1080@60Hz
sutartinės
HDMI prievadas:
Spalvos gylis	8 ir 10 ir 12 bitų		Signalo tipas	HDMI, DVI-D, automatinis įvesties signalų identifikavimas
pralaidumas	6.75GPBS		temperatūros	0 laipsnis - +50 laipsnis
drėgmės	10% - 90%
Garso formatas	Įterptas garso palaikymas PCM, „Debly Digital“, DTS, DTS-HD formatai, išorinis garso palaikymas PCM formatas
standartas	Palaikykite HDMI1.3, suderinamą su HDCP standartu
EDID ir DDC valdymas	Palaiko išplėstinį ekrano identifikavimą (EDID) ir vaizdo duomenų kanalą (DDC)
VGA prievadas:
Jungimo įvestis	Tik kintamos srovės jungtis	Įvesties lygis			{{0}}. 5-2. 0vp-p
Įvesties varža	75Ω	Dažnio atsakas			20 Hz-20K Hz
Pelnas	0 dB	Crosstalk			<-50dB@5MHz
Perjungimo greitis	200NS (maks.)	Chroma Space			Palaikykite YCBCR\RGB reguliavimą
Vaizdo signalas	VGA (RGBHV), YPBPR, C-Video, Automatinis įvesties signalų identifikavimas
Kitos savybės	Palaiko automatinį VGA signalo įvesties ir vieno uosto gamyklos nustatymo taisymą
Funkcija	Palaikykite karšto prijungimo ir atjungimo funkciją, palaikykite chromą, ryškumą, kontrastą, spalvų temperatūros ir ryškumo vertės nustatymus, palaikykite simbolių perdangos funkciją

Išvesties signalo kortelė-vmc -4 o-hd -4 k

Išvesties signalas	4- kanalo HDMI signalas, 4- kanalo analoginis garso signalas	Energijos suvartojimas	12.5 W
Išvesties jungtys	A tipo 19-kaiščio lizdas, 3-kontaktinis prijungiamas gnybtų blokas	Spalvos gylis	8 bitų
įprastas
Signalo tipas	HDMI, DVI-D	pralaidumo	10.2gpbs
temperatūra	0 laipsnis - +50 laipsnis	drėgmės	10% - 90%
Rezoliucija	8 reguliuojami lygiai, iki 4096 x 2160@60Hz
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
standartas	Palaiko HDMI1.4, HDCP2.2
EDID ir DDC valdymas	Palaikykite EDID mokymosi funkciją ir DDC ryšį
Kitos savybės	Palaiko išvesties formato nustatymą, nepriklausomą garso signalo perdavimą ir karštąjį prijungimą per komandas

Išvesties signalo kortelė-VMC-4O-OF

Išvesties signalas	4- būdas optinio pluošto signalas	Energijos suvartojimas	32W
Išvesties jungtys	Šviesolaidinis modulis	Maksimali norma	10,2Gbps
Duomenų tipai	DVI/HDMI	temperatūra	0 laipsnis -+50 laipsnis
Santykinė drėgmė	10%-90%	Spalvos gylis	8 bitų, 10 bitų, 12 bitų, 16 bitų
Rezoliucija	Palaiko 36 reguliuojamas skiriamąsias gebas, o didžiausia išvesties skiriamoji geba yra 4K @ 30 Hz
Šviesolaidinis modulis
Sąsajos specifikacijos	LC sąsaja
Fibero optinis signalas	Didžiausias vieno režimo optinio pluošto perdavimo atstumas yra 2 km, o kelių režimų - 300 mln.
Perdavimo atstumas	4K30 perdavimo atstumas: vieno režimo optinio pluošto maksimalus perdavimo atstumas yra 2KM, o kelių režimų - 300M
Kitos funkcijos
Palaikykite išvesties formato nustatymą pagal instrukcijas, palaikykite karštą prijungimą ir atjungimą

Išvesties signalo kortelė-VMC -4 O-HBT

Vaizdo išvestis
Išvesties signalas	4- kanalo HDBT signalas	Išvesties lygis	TMDS 2,9 V-3, 3 V
Išvesties jungtys	RJ45, su geltonai žalia dviejų spalvų indikatoriaus lempute	Išvesties varža	Diferencialinė linija 100Ω
Energijos suvartojimas	21W
Garso išvestis
Išvesties signalas	4-kanalo stereo signalas	Išvesties jungtys	3,5 mm garso lizdas
Išėjimo varža	75Ω	Dažnio atsakas	20 Hz-20K Hz
kontroliuoti
Valdymo signalas	4-RS232 valdymo signalo būdas	Valdymo prievadas	3- PIN kumštinamas terminalo blokas
protokolas	Palaikykite RS232 protokolą
įprastas
Pelnas	0 db	pralaidumas	10,2 Gbps
Rezoliucija	Palaikykite iki 1080p sklandžiai	Crosstalk	<-50dB@5MHz
Perdavimo atstumas	1080p Mažesnis arba lygus 70 m	Perjungimo greitis	200NS (maks.)
Darbinė temperatūra	-10 laipsnis -+40 laipsnis	Santykinė drėgmė	10%-90%
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
HDMI standartas	Palaikykite HDMI1.4, suderinamą su HDCP 2.2
EDID ir DDC valdymas	Palaikykite EDID rankinio valdymo ir DDC ryšio funkciją
Rezoliucija	Palaiko 36 reguliuojamą skiriamąją gebą, o didžiausia išėjimo skiriamoji geba yra 1920 × 1080@60Hz
Perdavimo atstumas	1920×1080P60Hz perdavimo atstumas iki 70 metrų
Kitos savybės	Palaiko išvesties formato, karšto kištuko ir PoH išorinio maitinimo šaltinio funkcijų nustatymą per komandas

Išvesties signalo kortelė-VMC-2O-HBT-4K

Vaizdo išvestis
Išvesties signalas	2- būdas HDBT signalas	Išvesties lygis	TMDS 2,9 V-3, 3 V
Išvesties jungtys	RJ45, su geltonai žalia dviejų spalvų indikatoriaus lempute	Išėjimo varža	Diferencialinė linija 100Ω
Energijos suvartojimas	21W
Garso išvestis
Išvesties signalas	2- stereo signalo būdas	Išvesties jungtys	3,5 mm garso lizdas
Išėjimo varža	75Ω	Dažnio atsakas	20Hz -20 k Hz
kontrolė
Valdymo signalas	4-RS232 valdymo signalo būdas	Valdymo prievadas	3- PIN kumštinamas terminalo blokas
protokolas	Palaikykite RS232 protokolą
įprastas
Pelnas	0 dB	pralaidumo	10,2Gbps
Rezoliucija	Palaiko iki 4096 x 2 160@ 30Hz	Crosstalk	<-50dB@5MHz
Perdavimo atstumas	1080p, mažesnis arba lygus 70 m, 4k mažesnis arba lygus 40 m	Perjungimo greitis	200 ns (maks.)
Darbinė temperatūra	-10 laipsnis -+40 laipsnis	Santykinė drėgmė	10%-90%
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
HDMI standartas	Palaikykite HDMI1.4, suderinamą su HDCP 2.2
EDID ir DDC valdymas	Palaikykite EDID rankinio valdymo ir DDC ryšio funkciją
Rezoliucija	Palaiko 36 reguliuojamą skiriamąją gebą, o didžiausia išėjimo skiriamoji geba yra 4096 x 2 160}@ 30Hz
Perdavimo atstumas	Palaikykite 4K iki 40 m atstumo, 1080p iki 70 m
Kitos funkcijos	Palaiko išvesties formato, karšto kištuko ir POH išorinio maitinimo funkcijų nustatymo per komandas

Išvesties signalo kortelė-VMC -4 O-DV

Išvesties signalas	4-kryptis DVI signalas	Išvesties lygis	TMDS 2,9 V-3, 3 V
Išvesties jungtys	Moteriškas prievadas DB24+5	Išvesties varža	75Ω
Energijos suvartojimas	6W

sutartinės
Įgyti	0 dB	pralaidumo	4,95gbit/s
Vaizdo signalas	DVI, HDMI, VGA, C-Video, YPBPR	Maksimalus vėlavimo laikas	5NS (± 1N)
Duomenų tipai	8 bitų	Crosstalk	<-50dB@5MHz
Rezoliucija	36 reguliuojami lygiai, iki 1920×1200@60Hz	Perjungimo greitis	200ns (maks.) perkalba
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
Garso mėginių ėmimo greitis	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID ir DDC valdymas	Palaiko išplėstinį ekrano identifikavimą (EDID) ir ekrano duomenų kanalą (DDC), naudojant DVI ir HDMI standartus
HDCP valdymas	Palaiko aukšto lygio skaitmeninio turinio apsaugą (HDCP) ir naudoja DVI ir HDMI1.3 standartus
Kitos funkcijos	Palaiko išvesties formato nustatymą ir karštą prijungimą per komandas

Išvesties signalo kortelė-VMC -4 O-HD

Išvesties signalas	4- kanalo HDMI signalas (suderinamas su DVI), 4- kanalo analoginis garso signalas	Energijos suvartojimas	8W
Išvesties jungtys	A tipo 19- kaiščio moteris, 3- PIN kotletuojamas gnybtas Blokas	Spalvos gylis	8 bitų
Signalo tipas	HDMI, DVI-D	pralaidumo	6,75 Gpbs
temperatūros	0 laipsnis - +50 laipsnis	drėgmės	10% - 90%
Rezoliucija	36 reguliuojamos skiriamosios gebos, iki 1920×1200@60Hz
Garso formatas	Įdėtasis garsas palaiko PCM, Dobly Digital, DTS, DTS-HD formatus, išorinis garsas palaiko PCM formatą
standartinis	Palaikykite HDMI1.3, suderinamą su HDCP
EDID ir DDC valdymas	Palaikykite EDID mokymosi funkciją ir rodymo duomenų kanalą (DDC)
Kitos savybės	Palaikymo išvesties formato nustatymas naudojant instrukcijas, palaikykite karštą kištuką

Išvesties signalo kortelė-VMC-4O-VG

Vaizdo išvestis
Išvesties signalas	4- būdas VGA signalas	Jungiklio tipas	Vertikalus tarpas
Išvesties jungtys	15- PIN D tipo moteriškas prievadas	Išvesties lygis	{{0}}. 5-2. 0vp-p
Išėjimo varža	75Ω	Rezoliucija	36 reguliuojamos skiriamosios gebos, iki 1920×1200@60Hz
Signalo tipas	Palaikykite VGA, YPBPR, C-Video signalo formatus
Garso išvestis
Išvesties signalas	4 analoginių garso signalų kanalai	Išėjimo varža	75Ω
Išvesties jungtys	3- PIN kumštinamas terminalo blokas	Dažnio atsakas	20 Hz-20K Hz
įprastas
Įgyti	0 db	Perjungimo greitis	200 ns (maks.)
Crosstalk	<-50dB@5MHz	Energijos suvartojimas	6W
Kitos savybės	Palaiko išvesties formato nustatymą ir karštą prijungimą per komandas

Išvesties signalo kortelė-VMC-4O-AV

Išvesties signalas	4- kanalo CVBS signalas, 4- kanalo analoginis garso signalas	Rezoliucija	480I ir 576I dvi skiriamosios gebos yra reguliuojamos
Išvesties jungtys	BNC jungtis, 3- PIN kumštinamas terminalo blokas	Išvesties garso formatas	Stereo
Energijos suvartojimas	9W	Perdavimo atstumas	Mažesnis arba lygus 100 m (naudokite aukštos kokybės laidą)
įprastas
Garso triukšmo grindys	-80 db	Maksimalus garso iškraipymas	2.0V
Darbinė temperatūra	0 laipsnis - +50 laipsnis	Santykinė drėgmė	10% - 90%
pralaidumas	6,75 Gbps	Standartinis	Palaiko PAL ir NTSC formatus
Kitos funkcijos	Palaiko išvesties formato nustatymą ir karštą prijungimą per komandas

Išvesties signalo kortelė-VMC-4O-SD

Išvesties signalas	4- kanalo SDI signalas (kiekvienas su vienu SDI kilpos išvestimi)	Išvesties lygis	Tmds 2.9v -3. 3v
Išvesties jungtys	BNC jungtys	Išvesties varža	75Ω
Vaizdo signalas	SDI, HD-SDI, 3G-SDI	Energijos suvartojimas	15W
Rezoliucija	7 reguliuojamos raiškos, iki 1920×1200@60Hz
sutartinės
Spalvos gylis	8, 10 ir 12 bitų	Darbinis atstumas	1080p Mažesnis arba lygus 100 m (naudokite aukštos kokybės laidą)
pralaidumo	6,75 Gbps	Maksimali skiriamoji geba	1080p@60Hz
Darbinė temperatūra	0 laipsnis - +50 laipsnis	Santykinė drėgmė	10% - 90%
Kitos funkcijos	Palaiko išvesties formato nustatymą ir karštą prijungimą per komandas

Išvesties signalo kortelė-VMC -4 O-HV

Išvesties signalas	2- būdas HDMI signalas (suderinamas su DVI); 2- būdas VGA signalas; 4- kanalo stereo garso signalas	Energijos suvartojimas	8W
Išvesties jungtys	A tipo 19-kaiščio moteriška jungtis; 15-kaiščio D tipo moteriška jungtis; 3-prijungiamas gnybtų blokas
Rezoliucija	36 reguliuojamos skiriamosios gebos, iki 1920×1200@60Hz
įprastas
HDMI prievadas:
Spalvos gylis	8 bitai	Signalo tipas	HDMI, DVI-D
pralaidumo	6,75 Gpbs	temperatūros	0 laipsnis - +50 laipsnis

drėgmės	10% - 90%
Garso formatas	Įterptas garso palaikymas PCM, „Debly Digital“, DTS, DTS-HD formatai, išorinis garso palaikymas PCM formatas
standartinis	Palaikykite HDMI1.3, suderinamą su HDCP
EDID ir DDC valdymas	Palaikykite EDID mokymosi funkciją ir DDC ryšio funkciją
VGA prievadas:
Išvesties lygis	{{0}}. 5-2. 0vp-p	Išėjimo varža	75Ω
Signalo tipas	VGA, YPBPR, C-VIDEO
Jungiklio tipas	Vertikalus tarpas	Dažnio atsakas	20 Hz-20K Hz
Įgyti	0 dB	Crosstalk	<-50dB@5MHz
Perjungimo greitis	200 ns (maks.)
Pralaidumas	YPbPr: 170 MHz; C-VIDEO: 150MHz; VGA: 170 MHz
Vaizdo signalas	VGA (RGBHV), YPBPR, S-Video, C-Video
kita
Palaiko išvesties formato nustatymą ir karštą prijungimą per komandas

Signalo peržiūros kortelė-VMC -4 p-Ob

Sąsaja	2 RJ45 uostai	Peržiūros galimybė	Galiu peržiūrėti 4 vaizdo šaltinius vienu metu
Protokolai ir standartai	H.264 kodavimo technologija, standartinis RTSP protokolas	Energijos suvartojimas	15W
Rezoliucija	Kiekvieno vaizdo atkūrimo kanalo skiriamoji geba gali pasiekti 720p, o peržiūros skiriamąją gebą galima pakeisti per komandas
kontroliuoti	Palaikykite „Matrix Control“, palaikykite išjungimo atminties funkciją

IP dekoderio kortelė-VMC -4 i-IP

Sąsaja	2 RJ45 uostai	Dekodavimo galimybė	Palaiko 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz dekodavimą
Garso sąsaja	Garso įvestis 1/2/3/4: rezervuota išorinė garso sąsaja	Energijos suvartojimas	1 3 W
Rezoliucija	Palaikykite rtsp/rtp/rtpo TCP prieigą	kita	Su išjungta atmintimi
kontroliuoti	Palaikykite „onvif2.6“ protokolą, palaikykite „OnVif“ įrenginio identifikavimą, palaikykite „OnVif“ protokolo srauto prieigą, palaikykite „OnVif PTZ Control“

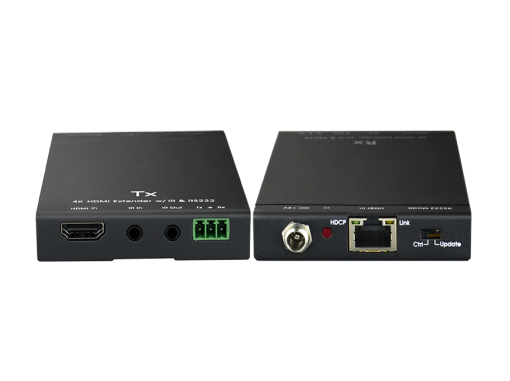

HDMI signalas 70M HDBASET siųstuvas-VHBT-HD -70 T

Norėdami naudoti su „HDBASET“ įvesties kortele ir 4K HDBASET įvesties kortele
Įveskite	1- būdas HDMI	Įvesties jungtys	Įveskite A 19-kaiščio moterišką jungtį
Išvestis	1 - būdas hdbaset	Išvesties jungtys	Rj -45 terminalai
Valdymo sąsaja	1 kanalas IR, 1 kanalas IR, 1 dvikryptis RS232	Valdymo funkcijos	Palaikykite CEC, IR, RS232 dvipusį skaidrią transmisiją
standartas	Atitinka HDCP2.2 ir HDMI1.4 standartus	Rezoliucija	Palaiko iki 3840×2160@30Hz
Darbinė temperatūra	0 ~ 50 laipsnių	drėgmė	10% ~ 90%
Maksimalus energijos suvartojimas	14W	Matmenys (mm)	115L x 109W x 16.2H
Perdavimo atstumas	1920 × 1080p60Hz Perdavimo atstumas iki 70 metrų, 3840 × 2160@30Hz Perdavimo atstumas iki 40 metrų
kita	Palaikykite dvikryptę PoC funkciją ir RS232 programinės įrangos atnaujinimą

HDMI signalo 70 m HDBaseT imtuvas-VHBT-HD-70R

Naudokite su „HDBASET“ išvesties kortele, 4K HDBASET išvesties kortele
įveskite	1 - būdas hdbaset	Įvesties jungtys	A tipo 19- kaiščio moteriškoji jungtis
Išvestis	1- HDMI būdu	Išvesties jungtys	RJ-45 terminalai
Valdymo sąsaja	1 kanalas IR, 1 kanalas IR, 1 dvikryptis RS232	Valdymo funkcijos	Palaikykite CEC, IR, RS232 dvipusį skaidrią transmisiją
standartinis	Atitinka HDCP2.2 ir HDMI1.4 standartus	Rezoliucija	Palaiko iki 3840 × 2160@30Hz
Darbinė temperatūra	0 ~ 50 laipsnių	drėgmės	10% ~ 90%
Maksimalus energijos suvartojimas	14W	Matmenys (mm)	115L x 109W x 16.2H
Perdavimo atstumas	1920×1080P60Hz perdavimo atstumas iki 70 metrų, 3840×2160@30Hz perdavimo atstumas iki 40 metrų
kitas	Palaikykite dvikryptę PoC funkciją ir RS232 programinės įrangos atnaujinimą

32x32 hibridinė modulinė vaizdo matrica

Produkto apžvalga

Savybės

Tau taip pat gali patikti

Siųsti užklausą
