Apžvalga

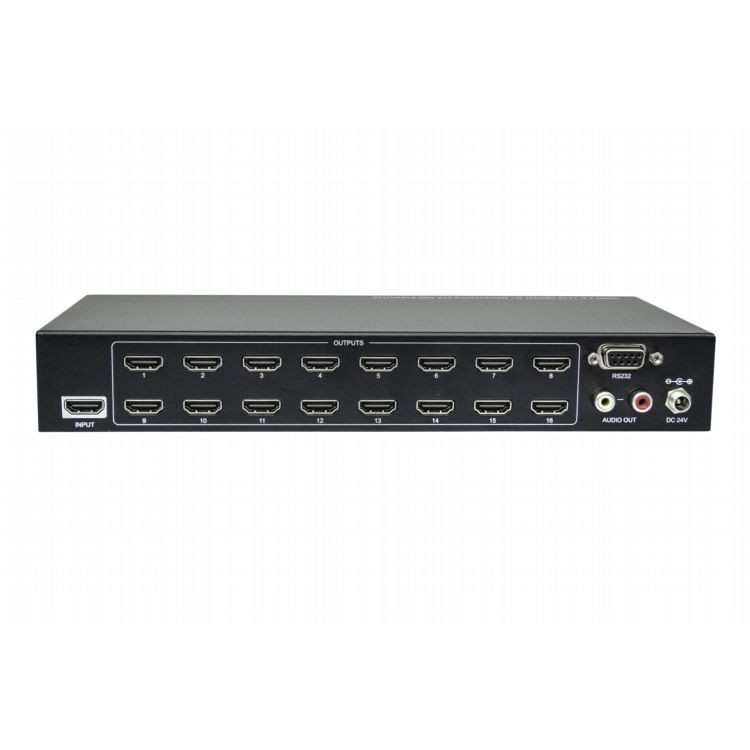

„Tendzone SP“ 116- HD460U yra 1x16 HDMI skirstytuvas A/V tirpalams, kurie gali paskirstyti vieną HDMI įvestį šešiolika HDMI išėjimų. Skirstytuvas palaiko 4K signalus iki 4K@60Hz 4: 4: 4, HDR 10, „Dolby Vision“ ir „Suranced EDID“ valdymo parinktis naudojant 4- kaiščio DIP jungiklį priekiniame įrenginio skydelyje. Tai taip pat palaiko mažinimą, todėl 4K vaizdo įrašą galima automatiškai sumažinti iki 1080p išvesties, kai jungiate ekraną, kuris palaiko tik raišką iki 1080p. Stereo analoginis L/R garso išvestis yra pateiktas garso įrašų dedimui iš HDMI įvesties, o skirstytuvas palaiko CEC ir RS232 valdymą.
Savybės
- HDMI V2.
- HDCP 2.2 suderinamas.
- Suderinamas su HDMI AOC kabeliu, kiekvienam išėjimui suteikia iki 5 V100MA.
- Automatinis nuo 4k iki 1080p sumažinimas.
- Stereo analoginė kairiojo / dešiniojo garso išvestis, skirta garso išjungimui iš HDMI įvesties.
- Išmanusis EDID valdymas ir HDCP valdymas.
- CEC ir RS232 valdymas.
Populiarus Žymos: 16CH 4K 60 4: 4: 4 HDR HDMI platintojas, Kinija 16ch 4K 60 4: 4: 4 HDR HDMI platintojų gamintojai, tiekėjai, gamyklos
Specifikacijos
|
Vaizdo įrašas |
|
|
Įvestis |
(1) HDMI |
|
Įvesties jungtis |
(1) A tipo moteriškas HDMI |
|
Įveskite vaizdo įrašo skiriamąją gebą |
Iki 4k@60Hz 4: 4: 4 8 bit, hdr10, „Dolby Vision“ |
|
Išvestis |
(16) HDMI |
|
Išvesties jungtis |
(16) A tipo moteris HDMI |
|
Išvesties vaizdo raiška |
Iki 4K@60Hz 4:4:4 8bit, HDR10, Dolby Vision, palaiko 4K iki 1080p mastelio mažinimą. |
|
HDMI išvestis |
Palaiko iki 5 V100MA galią AOC kabeliui. |
|
HDMI standartas |
V2.0 |
|
HDCP versija |
2.2 |
|
HDMI garso signalas |
LPCM 7.1 garso, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ ir DTS-HD® Master Audio™ perdavimas. |
|
Analoginė garso išvestis |
|
|
Išvestis |
(1) Garsas |
|
Išvesties jungtis |
(1) RCA (L+R) |
|
Dažnio atsakas |
20Hz ~ 20kHz, ± 1db |
|
Maksimalus išėjimo lygis |
2. 0 VRMS ± 0. 5db. 2v =16 db aukštis aukščiau -10 DBV (316MV) Nominalaus vartotojo linijos lygio signalo signalas |
|
THD N |
< 0.05%, 20Hz~20kHz bandwidth, 1kHz sine at 0dBFS level (or max level) |
|
SNR |
>80 dB, 20 Hz ~ 20 kHz dažnių juostos plotis |
|
Crosstalk izoliacija |
< -80dB, 10kHz sine at 0dBFS level (or max level before clipping) |
|
LR lygio nuokrypis |
< 0.05dB, 1kHz sine at 0dBFS level (or max level before clipping) |
|
Išvesties apkrovos galimybė |
1Kohm ir didesnis (palaiko 10x lygiagrečias 10Kohm apkrovas) |
|
Triukšmo lygis |
- 80 db |
|
Kontrolė |
|
|
Valdymo prievadas |
(1) EDID jungiklis, (1) fw, (1) Rs232 |
|
Valdymo jungtis |
(1) 4-pin DIP jungiklis, (1) mikro USB, (1) moteriškas DB9 |
|
Bendrasis |
|
|
Pralaidumas |
18 Gbps |
|
Operacijos temperatūra |
-5 laipsnis ~ +55 laipsnis |
|
Sandėliavimo temperatūra |
-25 laipsnis ~ +70 laipsnis |
|
Santykinė drėgmė |
10%-90% |
|
Išorinis maitinimo šaltinis |
Įvestis: AC 100 ~ 240 V, 50/60Hz; Išėjimas: 24 V DC 1.25a |
|
Energijos suvartojimas |
26 W (maks.) |
|
Matmenys (P*A*G) |
268 mm x 40 mm x 125 mm |
|
Grynasis svoris |
1,14 kg |
